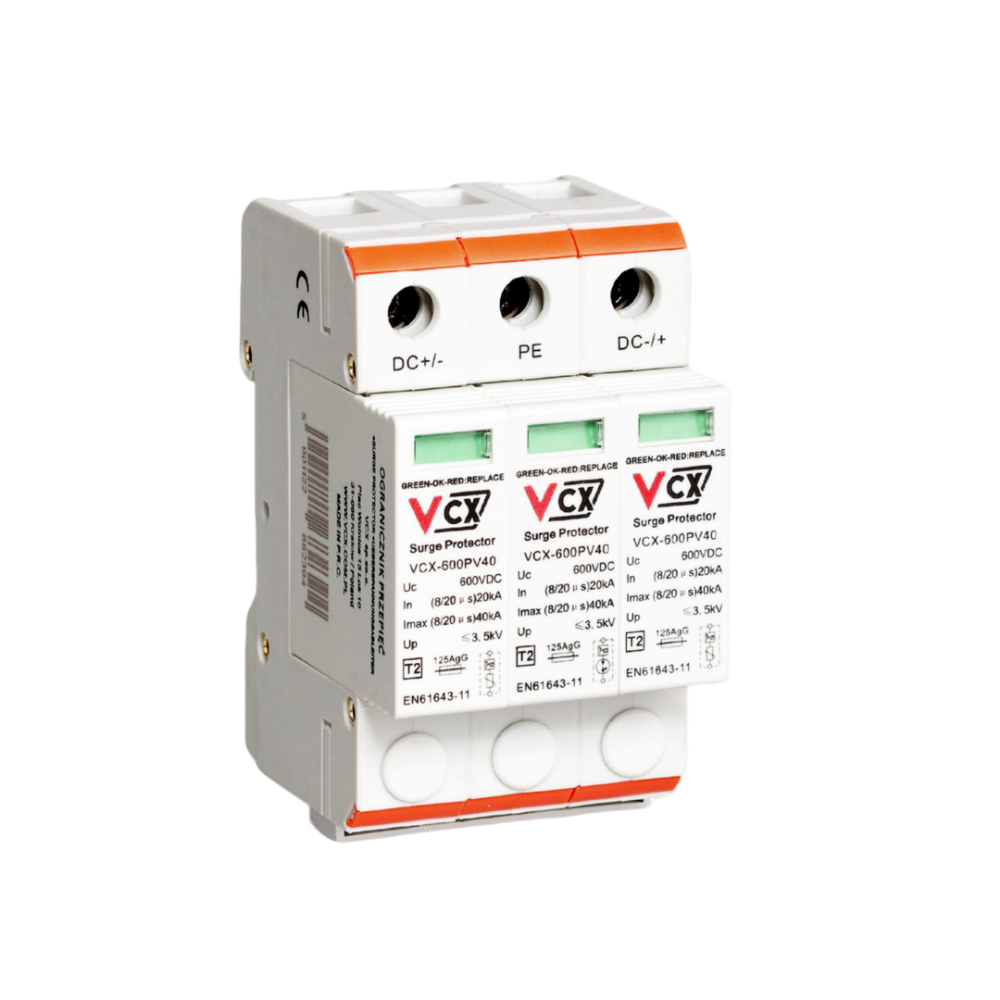

VCX Überspannungsschutz PV MOV 3P T2 C 600V GDT DC

VCX-40PV-C 600 V Klasse T2 ist ein tech­nisch fort­sch­rit­tli­cher und quali­ta­tiv hoch­wer­ti­ger Schutz zum Schutz von PV-Anla­gen (Pho­to­vol­ta­ikan­la­gen).

VCX-40PV-C 600 V Klasse T2 – ist ein Schut­zge­rät, das aus einem spe­ziel­len High-Flow-Vari­stor (MOV) und einer Gas­fun­ken­strecke (GDT) besteht. Daher kön­nen durch die Ver­wen­dung von einem oder zwei Vari­storen Stan­dards erfüllt wer­den, für die andere Her­stel­ler meh­rere Vari­storen erfor­dern. Durch den Ein­satz weni­ger Vari­storen ver­rin­gert sich die Größe des Able­iters. Unser Able­iter hat eine Bre­ite von 18 mm / 1 Pol, und die Gesamtbre­ite von 3 Polen beträgt nur 54 mm.

VCX-40PV-C 600 V Klasse T ist mit Vari­storen (MOV) in den DC+– und DC–-Modu­len und einer Gas­fun­ken­strecke (GDT) im PE-Modul aus­ge­stat­tet, wodurch das Pro­blem der Vari­storalterung unter dem Ein­fluss der So- ange­ru­fen Leck­strom und Betriebs­strom.

Zusam­men­fas­send lässt sich sagen, dass der 600-V-Able­iter der Klasse T VCX-40PV-C: VCX-40

• Spe­ziel­ler Vari­stor mit hohem Durch­fluss;
• Gas­fun­ken­strecke (GDT) im PE-Modul;
• Paten­tier­tes Abschalt­sys­tem;
• Y-för­mige Basis.
• Äußerst präzise und fort­sch­rit­tli­che interne Struk­tur.
• Es wid­met sich dem Schutz von Pho­to­vol­ta­ikan­la­gen.
• Her­ge­stellt in Vari­stor-Fun­ken­strec­ken-Tech­no­lo­gie (MOV+GDT+MOV)
• Sie sind mit einer opti­schen Betrieb­san­ze­ige aus­ge­stat­tet (grün – Schutz, rot – kein Schutz).

TECHNISCHE DATEN:

• Schutz­klasse: T2
• Design: WATYSTOR-SPARK GAP (MOV+GDT+MOV)
• Anschlüsse max: 35 mm2
• Nen­n­be­triebs­span­nung: Un 600 V DC
• Prüfstrom: In (8/20) 20 kA
• Maxi­ma­ler Strom: Imax (8/20) 40 kA
• Span­nungs­schutz­pe­gel: Bis < 3,5 kV
• Lager­tem­pe­ra­tur: -30/+70°C
• Betrieb­sum­ge­bung­stem­pe­ra­tur: -30/+50°C
• Dich­the­it­sklasse: IP 20
