ABB

SKU: 2CDS253025R0635, EAN: 4016779996549

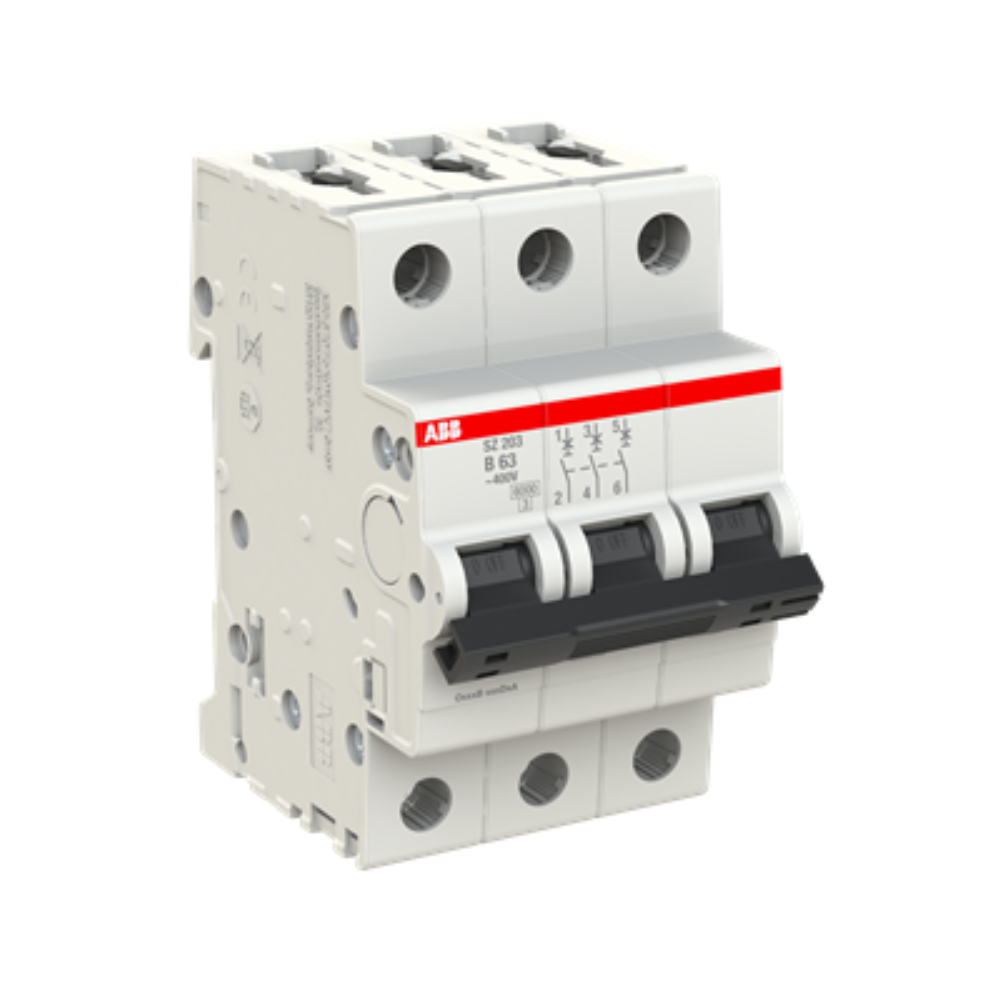

ABB SZ203-B63 Leitungsschutzschalter 3P B63 6kA - 2CDS253025R0635

ABB SZ203-B63 Leitungsschutzschalter 3P B63 6kA - 2CDS253025R0635

€33,25 EUR
€33,25 EUR
Sale Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

ABB SZ203-B63 Leitungsschutzschalter 3P B63 6kA - 2CDS253025R0635


  • Typ: SZ203-B63
  • Bestellnummer: 2CDS253025R0635
  • EAN: 4016779996549
  • Beschreibung: SZ203-B63Miniature Circuit Breaker - 3P - B - 63 A
  • Langbeschreibung: SZ203-B63 Sicherungsautomat B-Char., 6kA, 63A, 3P

Technische Daten

  • Auslösecharakteristik: B
  • Trennfunktion: Ja
  • Bemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC
  • Betriebsspannung:
    (Maximum inkl. Toleranz) 440 V AC
    (Minimum) 12 V AC
  • Bemessungsisolationsspannung (Ui):
    (nach IEC / EN 60664-1) 440 V
    Phase zu Phase 440 V
  • Bemessungsstoßspannungsfestigkeit (Uimp):
    4 kV
    auf 2000 m 5 kV
    auf Meereshöhe 6.2 kV
  • Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
  • Eingangsspannungsart: AC
  • Bemessungsstrom (In): 63 A
  • Bemessungsschaltvermögen:
    (AC) 6 kA
    (230 V AC) 6 kA
    (400 V AC) 6 kA
  • Bedingter Bemessungskurzschlussstrom (Inc):
    (230 V) 10 kA
    (400 V) 10 kA
  • Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics): (230 V AC) 6 kA
  • Bemessungsfrequenz (f): 50 / 60 Hz
  • Verlustleistung: bei Bemessungsbedingungen pro Pol 4.8 W
  • Einspeisung: Beliebig
  • Schaltstellungsanzeige: EIN / AUS
  • Energiebegrenzungsklasse: 3
  • Elektrische Lebensdauer: 10000 AC Zyklen
  • Mechanische Belastbarkeit: 20000 Zyklen
  • Anzahl Pole: 3
  • Anzahl geschützter Pole: 3
  • Überspannungskategorie: III
  • Anzugsdrehmoment: nteilausführung:
  • Toggle
  • Montageart: DIN-Rail
  • Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
  • Bedienteilkennzeichnung: I/O
  • Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
  • Gehäusematerial: Insulation Group I, RAL 7035
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
    TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
  • Einbaulage: Beliebig
  • Empfohlener Schraubendreher: Nr. 2 Pozidriv
  • Zubehör anbaubar: Ja
  • Anschlussmöglichkeit:
    Sammelschiene 10 / 10 mm²
    flexibel mit Aderendhülse 0.75 ... 25 mm²
    flexibel 0.75 ... 25 mm²
    starr 0.75 ... 35 mm²
    mehrdrähtig 0.75 ... 35 mm²
  • Anlagegröße: (nach DIN 43880) 1
  • Abisolierlänge: 12.5 mm
  • Anschlussart: Schraubklemme

Umwelt

  • Umgebungstemperatur:
    (Betrieb) -25 ... +55 °C
    (Lagerung) -40 ... +70 °C
  • Referenztemperatur für die Auslösecharakteristik: 30 °C
  • Schutzart: IP20
    eingebaut im Verteiler mit Abdeckung IP40
  • Verschmutzungsgrad: 2
  • Klimafestigkeit:
    28 cycles
    with 55 °C / 90-96 %
    and 25 °C / 95-100 %
  • Vibrationsfestigkeit nach IEC/EN 60068-2-6: 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In
  • Schockfestigkeit nach IEC/EN 60068-2-27: 25g / 2 shocks / 13 ms
  • RoHS Status: nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
  • SCIP: e6800e55-46b1-49a3-881b-0f66d0e903ad Deutschland (DE)

Abmessungen

  • Breite in Teilungseinheiten: 3
  • Breite des Produkts: 52.5 mm
  • Höhe des Produkts: 85 mm
  • Tiefe des Produkts: 69 mm
  • Nettogewicht: 0.345 kg
  • Gewicht pro Pol: 0.125 kg
  • Einbautiefe (t2): 69 mm
