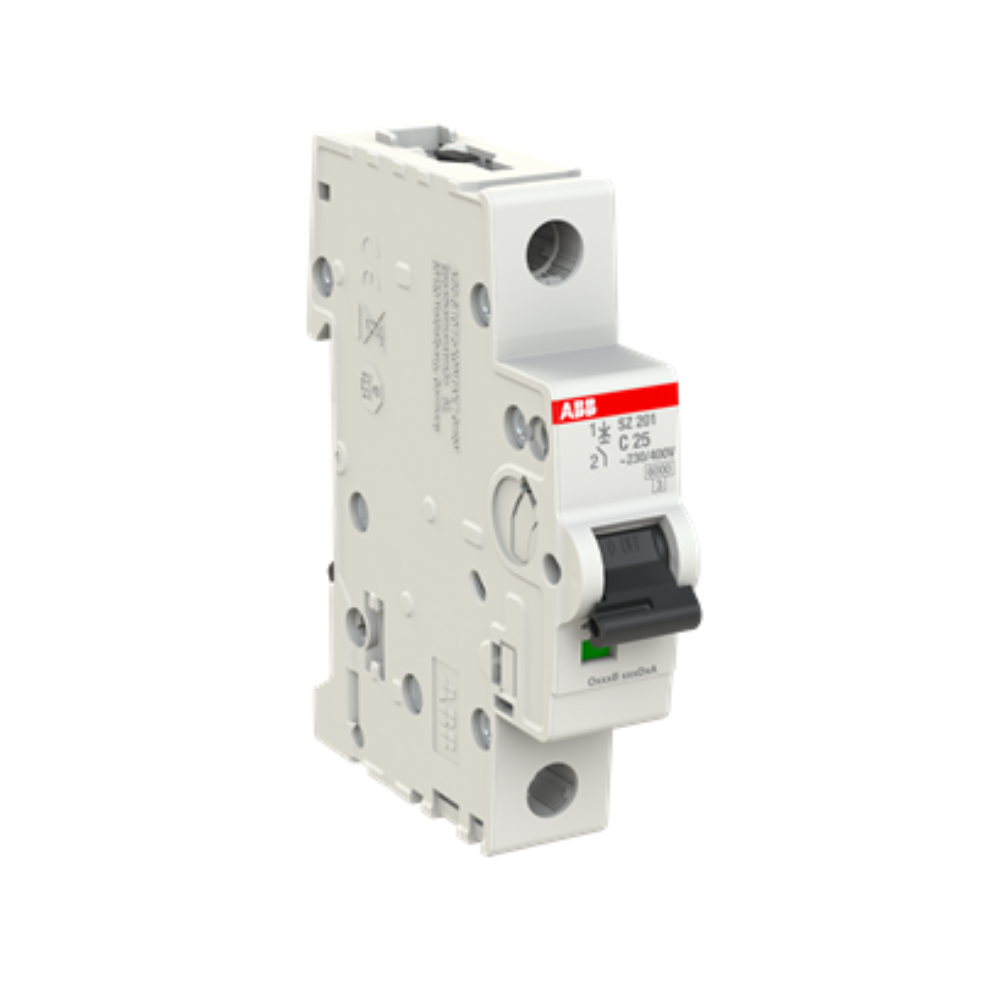

ABB SZ201-C25 Leitungsschutzschalter - 1P - C - 25 A

Name: ABB SZ201-C25 Leitungsschutzschalter - 1P - C - 25 A
Brand: ABB
SKU: 2CDS251025R0254
Price: 3.85 EUR
Availability: InStock

€3,85 EUR

Sale Ausverkauft

inkl. MwSt. Versand wird beim Checkout berechnet

Produktvarianten

Anzahl

Typ: SZ201-C25
Bestellnummer: 2CDS251025R0254
EAN: 4053546038583
Beschreibung: SZ201-C25Miniature Circuit Breaker - 1P - C - 25 A
Langbeschreibung:

Die kompakten Sicherungsautomaten SZ200 von System pro M sind strombegrenzend. Sie verfügen über zwei verschiedene Auslösemechanismen, den verzögerten thermischen Auslösemechanismus für den Überlastschutz und den elektromechanischen Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Charakteristiken (B,C), Konfigurationen (1P,3P) und Nennströmen (bis zu 63A) erhältlich. Alle MCBs der Produktreihe S200 entsprechen den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und sind somit für private, gewerbliche und industrielle Anwendungen geeignet.

Auslösecharakteristik: C
Trennfunktion: Ja
Betriebsspannung: (Minimum) 12 V AC
Bemessungsisolationsspannung (U_i): Phase zu Phase 440 V
Bemessungsstoßspannungsfestigkeit (U_imp):

4 kV
auf 2000 m 5 kV
auf Meereshöhe 6.2 kV
Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
Eingangsspannungsart: AC
Bemessungsstrom (I_n): 25 A
Bemessungsschaltvermögen: (AC) 6 kA
Bemessungsfrequenz (f): 50 / 60 Hz
Verlustleistung: bei Bemessungsbedingungen pro Pol 3.2 W
Einspeisung: Beliebig
Schaltstellungsanzeige: EIN / AUS
Energiebegrenzungsklasse: 3
Mechanische Belastbarkeit: 20000 Zyklen
Anzahl Pole: 1
Anzahl geschützter Pole: 1
Überspannungskategorie: III
Anzugsdrehmoment: 2.8 N·m
Bedienteilausführung: Toggle
Montageart: DIN-Rail
Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
Bedienteilkennzeichnung: I/O
Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
Gehäusematerial: Insulation Group I, RAL 7035
Montage auf DIN-Schiene:

TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulage: Any
Empfohlener Schraubendreher: Nr. 2 Pozidriv
Zubehör anbaubar: Ja
Anschlussmöglichkeit:

Sammelschiene 10 / 10 mm²
flexibel mit Aderendhülse 0.75 ... 25 mm²
flexibel 0.75 ... 25 mm²
starr 0.75 ... 35 mm²
mehrdrähtig 0.75 ... 35 mm²
Anlagegröße: (nach DIN 43880) 1
Abisolierlänge: 12.5 mm
Anschlussart: Schraubklemme

Umgebungstemperatur:

(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
Schutzart:

IP20
eingebaut im Verteiler mit Abdeckung IP40
Verschmutzungsgrad:2
Klimafe stigkeit:

28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-6: 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In
Schockfestigkeit nach IEC/EN 60068-2-27: 25g / 2 shocks / 13 ms
RoHS Status: nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
SCIP: e6800e55-46b1-49a3-881b-0f66d0e903ad Deutschland (DE)
