Zeitrelais - 10 Funktionen, Universalversorgung

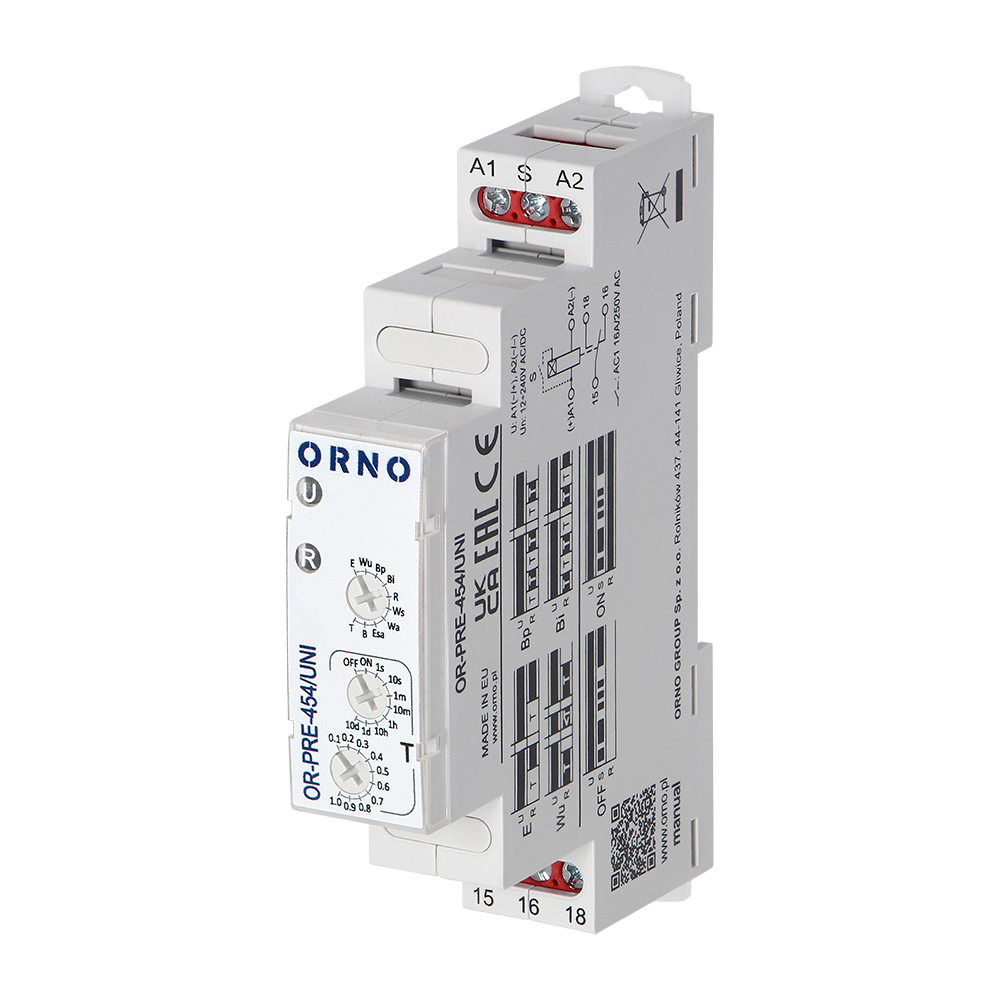

Ein Multifunktionsrelais ist ein modulares Gerät, das die Aufgabe hat, den Betrieb eines anderen Geräts oder Schaltkreises in einer bestimmten Zeitfunktion zu steuern. Das Produkt ist sowohl in industriellen als auch in häuslichen Anlagen einsetzbar. Sie sind Teil einer Anlage, die z. B. Lüftung, Heizung, Signalisierung oder Beleuchtung liefert. Wie der Name schon sagt, ist der wichtigste variable Parameter des Geräts genau die Zeit. Das Relais verfügt über drei Knöpfe auf der Vorderseite - mit dem ersten wird die Betriebsart gewählt, mit dem zweiten wird der Zeitbereich festgelegt und mit dem dritten wird die Zeit eingestellt, was stufenlos erfolgt. Dieses Modell verfügt über 10 Funktionen: verzögerte Aktivierung (E), zeitgesteuerte Aktivierung (Wu), symmetrischer zyklischer Betrieb, der mit einer Unterbrechung beginnt (Bp), symmetrischer zyklischer Betrieb, der mit einer Aktivierung beginnt (Bi), verzögerte Deaktivierung, gesteuert durch einen S-Kontakt (R), eine zeitgesteuerte Aktivierung, Auslösung durch Schließen des Steuerkontakts S (Ws), EIN für eine voreingestellte Zeit, Auslösung durch Öffnen des Steuerkontakts S (Wa), verzögertes EIN und AUS, gesteuert durch den Steuerkontakt S (Esa), zyklischer Betrieb, gesteuert durch Schließen des Steuerkontakts S (B), Erzeugung eines Impulses von 0,5 s nach der Zeit T (T). Das Relais erfüllt auch die grundlegende EIN/AUS-Funktion - es kann dauerhaft EIN oder AUS sein. Das Produkt ist so konzipiert, dass es in jeder beliebigen Position auf einer DIN 35-mm-Schiene montiert werden kann, wobei die solide Befestigung durch zwei Clips - oben und unten - gewährleistet ist. Die Installation der Drähte in den Klemmen erfolgt mit einer Universalschraube. Universal-Stromversorgung: 12 - 240VAC/DC 50/60 Hz.
