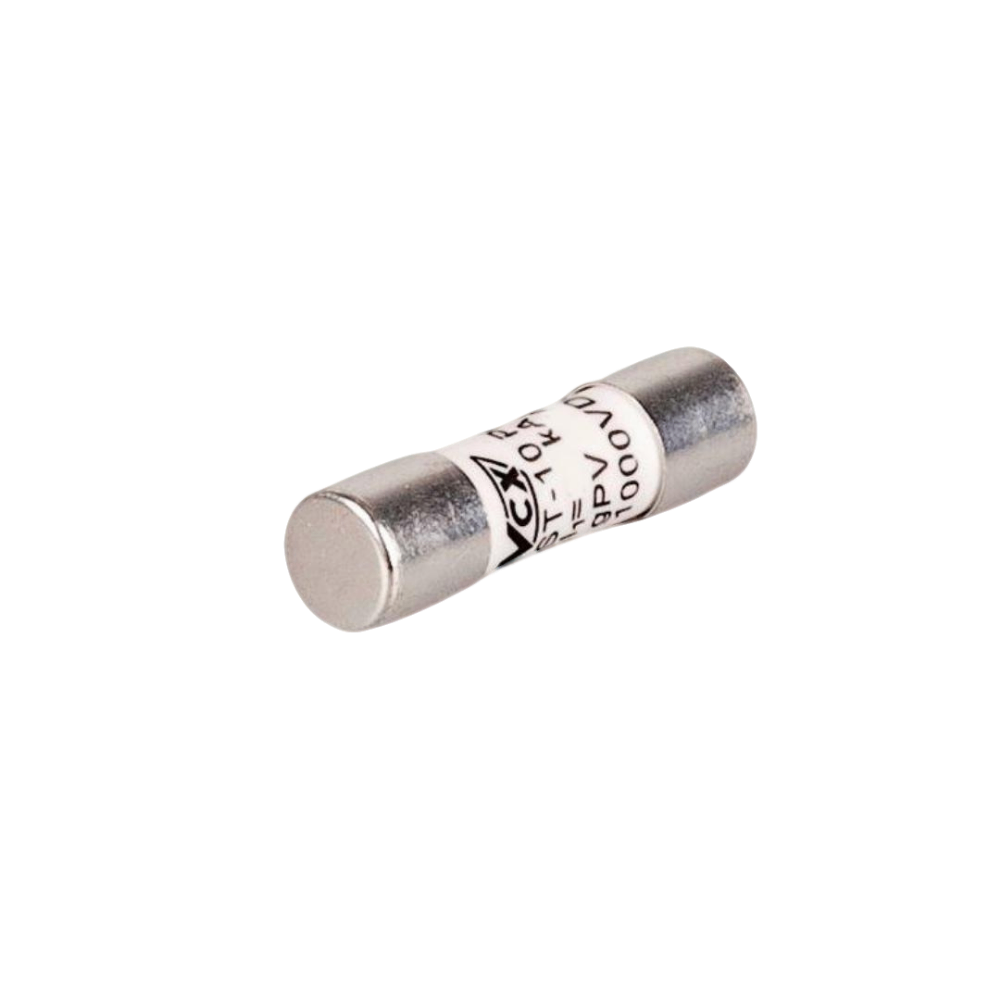

VCX ST 10PV G 10A PV Sicherungseinsatz  gPV 10X38 10A DC SILVER

SILBER -Siche­rung­se­in­sätze – die hoch­wer­tig­sten Siche­rung­se­in­sätze, die durch die Ver­wen­dung eines erhöh­ten Sil­be­ran­te­ils (Ag) erre­icht wer­den. Sil­ber ist ein Leiter mit dem nie­drig­sten Wider­stand aller Metalle, 0,0159 (10 -6 Ω m). Der Wider­stand von Kup­fer beträgt bis zu 0,0168 (10 -6 Ω m).

Daher bedeu­ten SILBER-Siche­rung­se­in­sätze einen sta­bi­le­ren Betrieb und eine gerin­gere Wär­me­ab­gabe.

Schmelz­si­che­rung, Siche­rung­se­in­satz – eine Art. elek­tri­scher Schutz, bei dem das Schmel­zen eines seiner Ele­mente die Kon­ti­nu­ität des Strom­kre­ises unter­bricht.

Bei einer Siche­rung wird der Strom­kreis nach einer vor­ge­ge­be­nen Strom­flus­szeit bei gege­be­ner Strom­stärke unter­bro­chen.

Der Haupt­be­stand­teil der Siche­rung ist das im Siche­rung­se­in­satz ein­ge­baute Siche­rungselement. Die Siche­rung ist ein elek­tri­scher Leiter, der sich durch den durch ihn flie­ßen­den Strom erwärmt. Ist der Strom über län­gere Zeit zu hoch, erhitzt sich die Siche­rung auf eine Tem­pe­ra­tur, bei der sie schmilzt. Wenn die Siche­rung durch­brennt, wird der Licht­bo­gen gezün­det. Wenn der Strom auf Null sinkt, erli­scht der Licht­bo­gen und der Strom­fluss hört auf. Die Bren­n­dauer des Licht­bo­gens hängt von der ange­schlos­se­nen Span­nung, dem Strom und der Umge­bung ab, in der er brennt.

Je höher der Strom, desto schnel­ler erwärmt sich die Siche­rung und schmilzt. Siche­rungen haben eine inverse Zeit-Strom-Ken­n­li­nie, d. h. je höher der Strom, desto kürzer die Auslöse­zeit.

Nach ein­ma­li­ger Betäti­gung ist die Siche­rung zerstört und muss durch eine neue ersetzt wer­den.

Betrieb­ska­te­go­rie g: Vol­l­be­re­ichs­schutz.

Siche­rung­se­in­sätze, die Dau­er­ströme min­de­stens bis zum Wert des Nen­naus­schalt­stroms füh­ren und Ströme mit gerin­gerem Anspre­ch­wert bis zum Wert des Nen­naus­schalt­stroms abschal­ten kön­nen (Über­last- und Kurz­schluss­schutz).

TECHNISCHE DATEN:

• Zylin­der­si­che­rung­se­in­satz 10×38, 10 A 1000 V DC
• dient dem Schutz von Pho­to­vol­ta­ikan­la­gen und Niederspan­nungs-Gle­ich­stro­man­la­gen.
• Nen­n­strom: 10 A
• Nennspan­nung: 1000 V DC
• Eigen­scha­ften: verzögert
• Arbe­it­stem­pe­ra­tur: -40 ~+ 90 °C
• kon­form mit der Norm IEC60269
