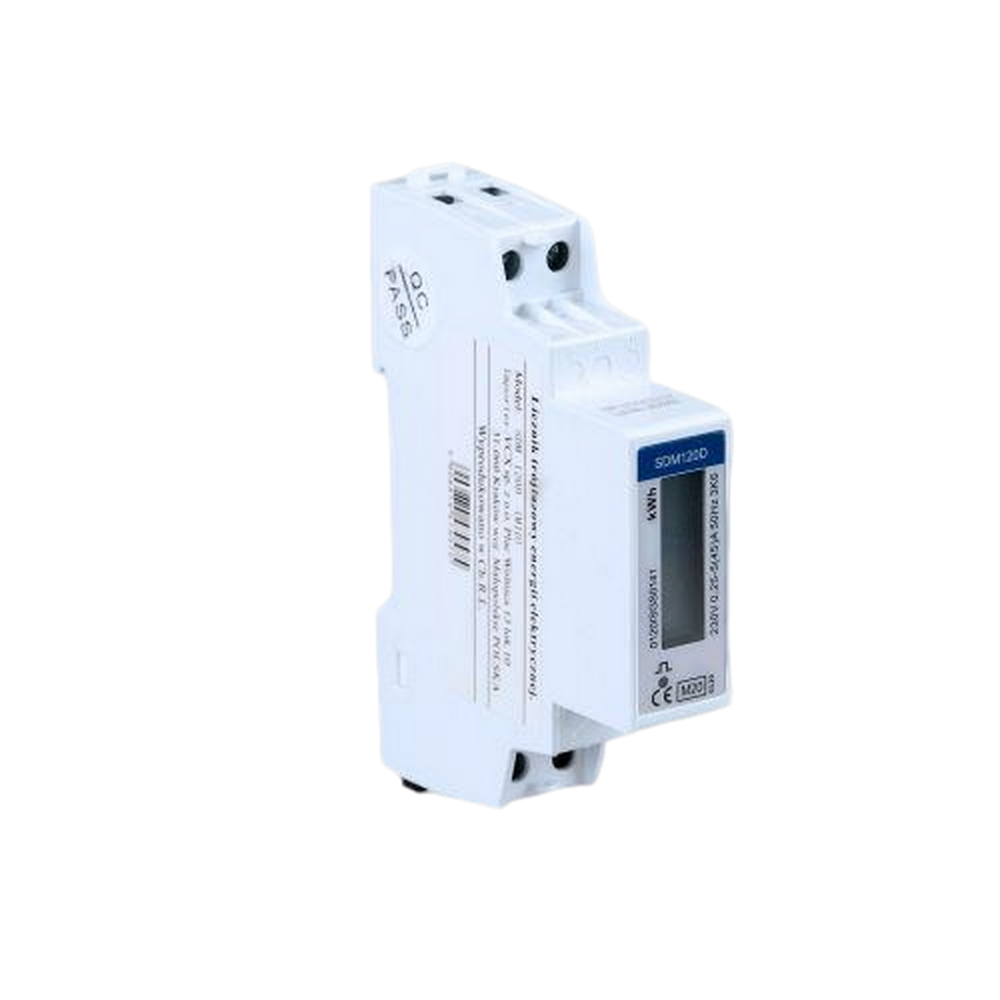

VCX SDM 120 D MID Energiezähler 1P 1-phase

SDM120D Strom­zäh­ler (MID) dient zur Anze­ige des ver­brauch­ten ein­pha­si­gen Wech­sel­stroms mit einer Genau­ig­keit der Klasse 1/B. Das Mess­ge­rät ent­spricht der EU-Rich­tli­nie 2004/22/EG, genannt MID-Rich­tli­nie – Mess­ge­räterichtlinie vom 31. März 2004. Das Gerät misst die Menge der Wir­ke­ner­gie (kWh) über einen Impul­saus­gang.

Ein­pha­sen-Strom­zäh­ler SDM120 (MID) – Betriebsparameter:

• Genau­ig­keitsklasse: 1
• Inter­na­tio­nale Norm: IEC 62053–21/EN, EN50470–1/3
• Betrieb­stem­pe­ra­tur: -20°C / + 55°C
• Lager­tem­pe­ra­tur: -40°C +/– 70°C
• Refe­renz­tem­pe­ra­tur: +23°C +/– 2°C
• Luft­feuch­tig­keit im Betrieb: ≤90 %
• Luft­feuch­tig­keit wäh­rend der Lage­rung: ≤95 %
• Start­zeit: 3 Se­kun­den
• Schutz gegen das Ein­drin­gen von Was­ser und Staub: IP51
• mecha­ni­sche Umge­bung: M1
• Schutz­stufe: II

Ein­pha­sen-Strom­zäh­ler SDM120 (MID) – tech­ni­sche Para­me­te­r:

• Nen­n­span­nung: 230 V
• Betriebs­span­nung: 176/276 V
• Wech­sel­span­nungs­fe­stig­keit: 4kV-1m
• Sto­ßspan­nungs­fe­stig­keit: 6kV1,2µS
• Strom: 5 A
• maxi­ma­ler Nen­n­strom: 45 A
• Anlau­fstrom: 0,4 % lb
• Über­la­st­fe­stig­keit: 30 Imax – 0,01 s
• Betriebs­fre­qu­enz: 50 Hz
• Stro­mver­brauch: 50/60Hz
• Impul­saus­gang Max:2W/10VA
• Anze­ige: 1000im­p/kWh
• ana­lo­ges: LCD- Display
• Maxi­ma­ler Mes­swert: 99999,9 kWh
