VCX

SKU: SDM 630 M V3, EAN: 5905440091067

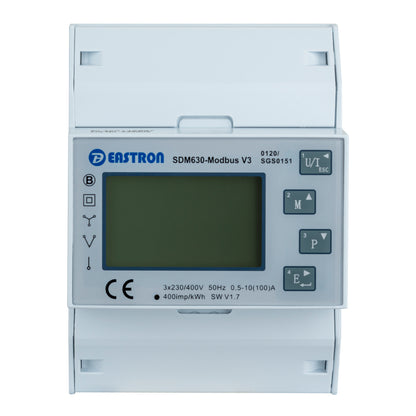

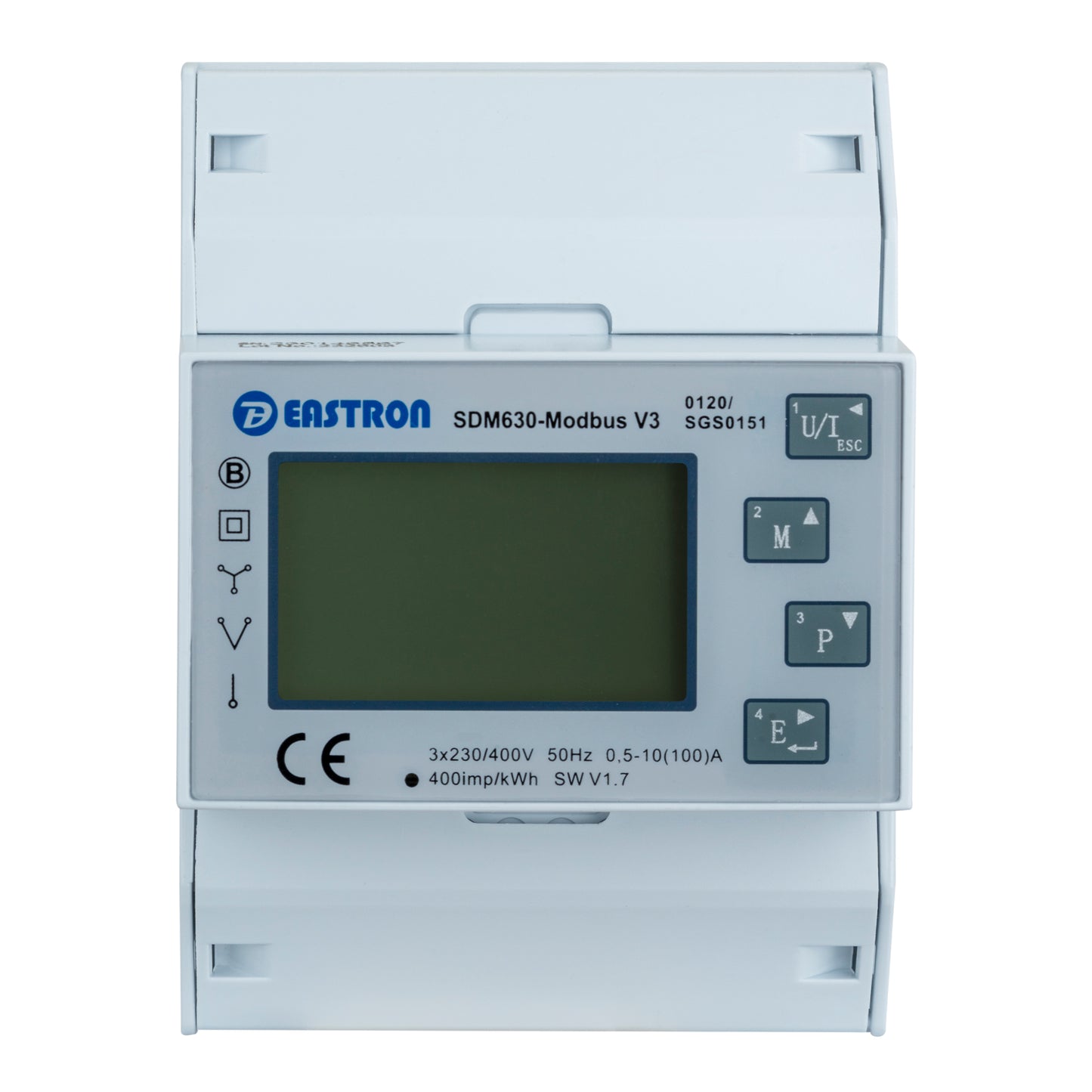

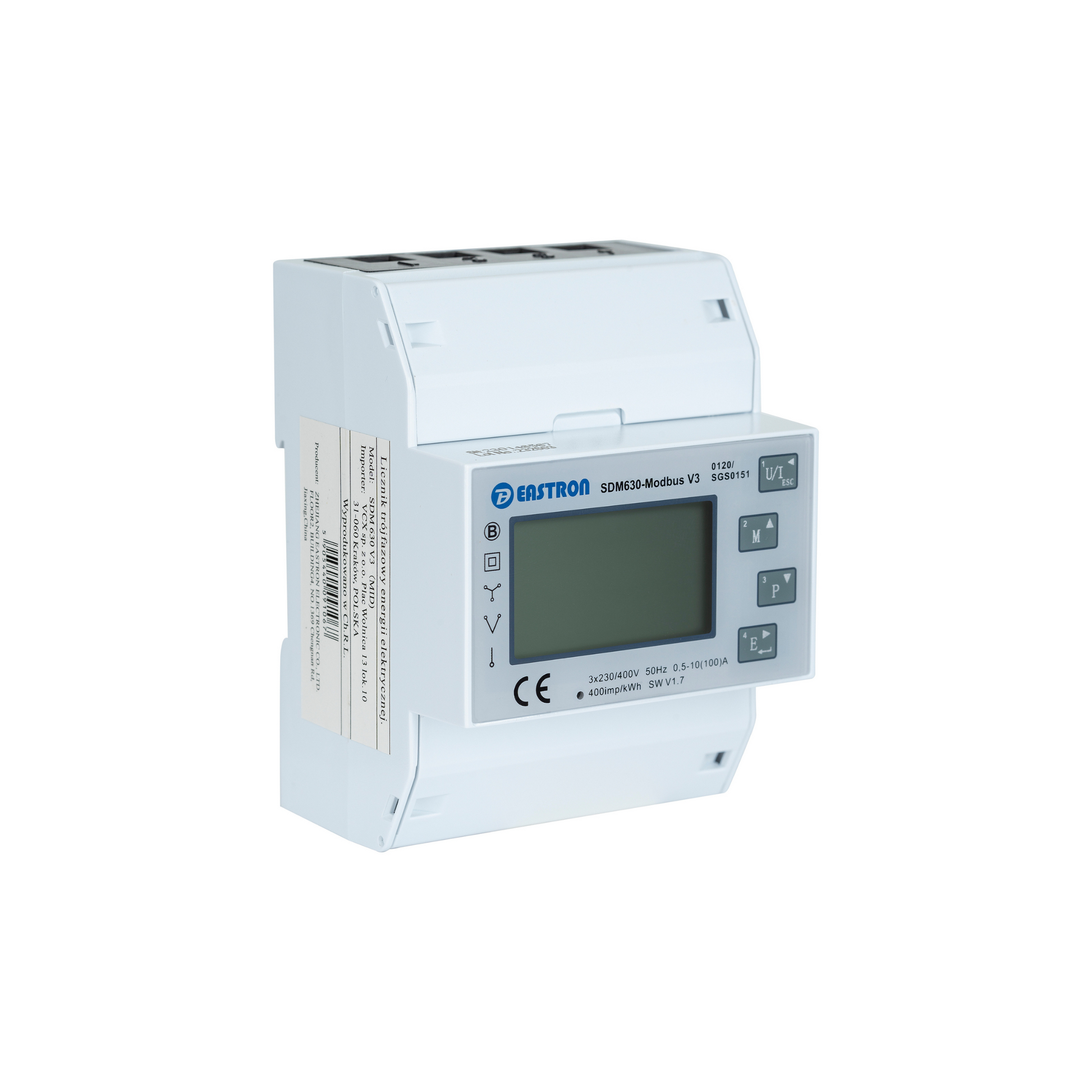

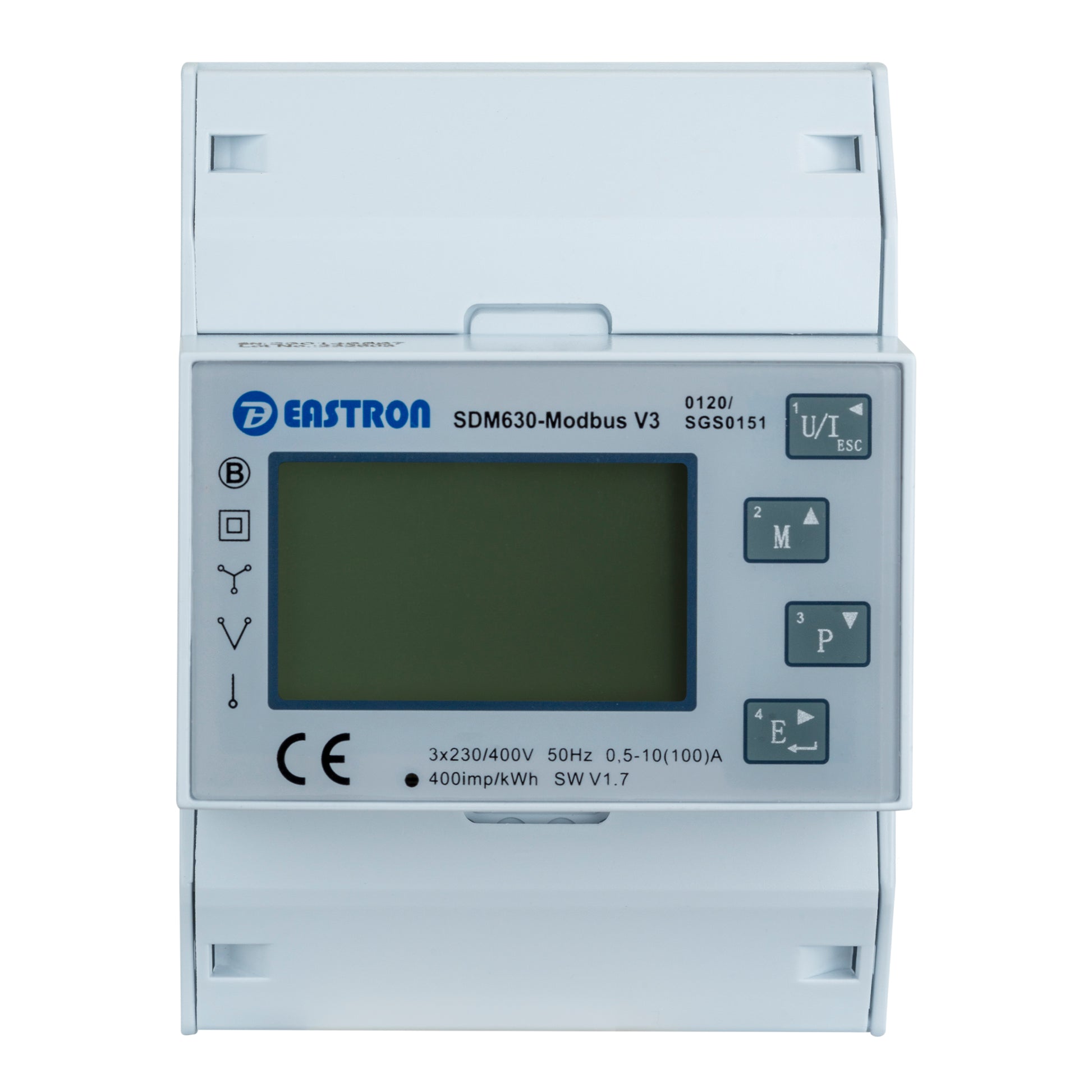

VCX EASTRON SDM 630 M V3 MID Energiezähler 4P V3 3 -phasig

VCX EASTRON SDM 630 M V3 MID Energiezähler 4P V3 3 -phasig

Normaler Preis €109,84 EUR
Normaler Preis Verkaufspreis €109,84 EUR
Sale Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

VCX EASTRON SDM 630 M V3 MID Energiezähler 4P V3 3 -phasig


Der Eastron SDM630 Mod­bus-Zäh­ler wird in der neu­esten Ver­sion „V3” ange­bo­ten, die mit einem RS-485-Anschluss und dem Mod­bus-RTU-Pro­to­koll mit MID-Zer­ti­fi­kat aus­ge­stat­tet ist. Es ver­fügt über zwei Impul­saus­gänge, davon einer kon­fi­gu­rier­bar. Das Mess­ge­rät ver­fügt über einen RS-485-Anschluss, so dass Sie die Mes­swerte bequem über das Mod­bus-RTU-Pro­to­koll able­sen kön­nen.

SDM 630 M V3 Dre­ipha­si­ger Ener­gie­zäh­ler mit Mod­bus V3:

  • DM630-Mod­bus V3 misst und zeigt die Leistung­se­igen­scha­ften von ein­pha­si­gen Zwe­ile­itern (1p2w), dre­ipha­si­gen Dre­ile­itern (3p3w) und dre­ipha­si­gen Vier­le­itern (3p4w) an.
  • Das Mess­ge­rät misst Para­me­ter wie Span­nung (V), Fre­qu­enz (Hz), Strom (A), Leistung (kW/kVa­/kVar), ver­brauchte Ener­gie (Import), gelie­ferte Ener­gie (Export) und Gesam­tle­istung (kWh/kVarh).
  • Das Mess­ge­rät zeigt auch den Spit­zen­strom und den Leistungs­be­darf an, gemes­sen in pro­gram­mier­ten Inte­rval­len: bis zu 60 Minu­ten.
  • Das Mess­ge­rät kann mit einer Last von bis zu 100 A betrie­ben wer­den und erfor­dert keinen Anschluss an Strom­wan­dler (CT).
  • Beze­ich­nun­g/Ka­ta­log­mo­dell: SDM630-Mod­bus V3 (MID) 2,5–10 (100A)

Tech­ni­sche Daten:

  • Wechselspan­nung (Un): 3×230 3×(3×400)V
  • Span­nungsbereich: 80 ~ 120 % Un
  • Basis­strom (Ib): 10 A
  • Strom (Imax): 100 A
  • Strom (Imin): 0,5 A
  • Anlau­fstrom: 0,4 % Ib
  • Stro­mver­brauch: ≤ 2W/10VA (Span­nungsmesskreis)
  • ≤ 4VA (Strom­mes­skreis)
  • Span­nung: 0,5 % der maxi­ma­len Reich­we­ite
  • Inten­si­tät: aktu­ell 0,5 % des Nen­n­wer­tes
  • Häu­fig­keit: 0,2 % der durch­sch­nit­tli­chen Häu­fig­keit
  • Leistungs­fak­tor: 1 % Ein­heit (0,01)
  • Wir­kle­istung (W): ±1 % der maxi­ma­len Reich­we­ite
  • Blin­dle­istung (VAr): ±1 % des maxi­ma­len Bere­ichs
  • Sche­in­le­istung (VA): ±1 % des maxi­ma­len Bere­ichs
  • Wir­ke­ner­gie (Wh): Klasse 1 IEC 62053–21
  • Blin­de­ner­gie (VARh): ±1 % des maxi­ma­len Bere­ichs
  • Signal­re­ak­tion­szeit: 1 Sekunde Schrit­te­in­gang, typisch, bis zu > 99 % des end­gül­ti­gen Mes­swerts, bei 50 Hz.
  • Betrieb­sum­ge­bung­stem­pe­ra­tur: -25 °C bis 55 °C
  • Lager­tem­pe­ra­tur: -40 °C bis 70 °C
  • Rela­tive Luft­feuch­tig­keit: 0–95 % nicht kon­den­sie­rend
  • Höhe: bis zu 2000 Meter über dem Meeres­spie­gel
  • Aufwärm­zeit: 5 s
  • Vibra­tion: 10 Hz bis 50 Hz, 2 g, IEC 60068–2–6
  • Stöße: 30 g
  • Betrieb­stem­pe­ra­tur von -25 °C bis +55 °C*
  • Lager­tem­pe­ra­tur von -40 °C bis +70 °C*
  • Rela­tive Luft­feuch­tig­keit 0 bis 95 %, nicht kon­den­sie­rend
  • Arbe­it­shöhe bis 2000 m
  • Anlau­fzeit (Aufwärm­zeit) 1 Minute
  • Vibra­tion von 10 Hz bis 50 Hz, IEC 60068–2–6, 2 g
  • 30 g Über­la­stung in 3 Ebe­nen
  • DIN-Schie­nen­maße: 72×100 mm (Bre­ite x Höhe) nach DIN 43880
  • Schie­nen­mon­tage: DIN (DIN 43880)
  • Schut­zart: IP51 (innen)
  • Mate­rial: selb­stver­löschen­der Kun­st­stoff Ul94 V-0
  • Anze­ige 400 Imp/kWh
