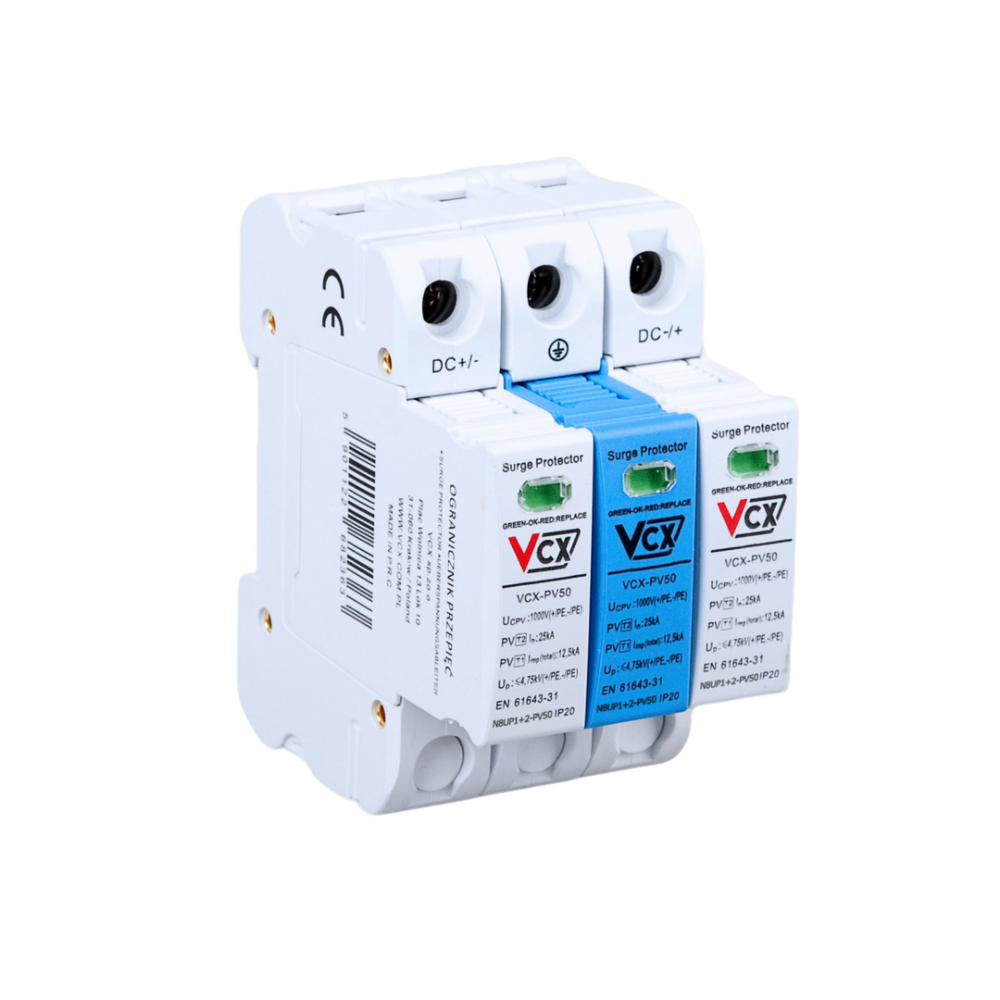

VCX Überspannungsschutz PV MOV 3P T1+T2 (B+C) 12,5kA 1000V PV50 GDT DC

VCX-50PV-B+C-Able­iter der Klasse T1T2 Iimp (Imp (Ige­samt) = 12,5 kA Pro­fes­sio­nalist der Höhe­punkt und die inno­va­tive Errun­gen­schaft auf dem Gebiet des Blitz­schut­zes von PV-Anla­gen (Pho­to­vol­taik).

Ein Modell, das in Polen noch nicht ange­bo­ten wird.

VCX-50PV-B+C Klasse T1T2 Iimp (Ige­samt) = 12,5 kA Pro­fes­sio­nell – es han­delt sich um ein Schut­zge­rät, das aus einem spe­ziel­len High-Flow-Vari­stor (MOV) und einer Gas­fun­ken­strecke (GDT)  besteht. Daher kön­nen durch die Ver­wen­dung von einem oder zwei Vari­storen Stan­dards erfüllt wer­den, für die andere Her­stel­ler meh­rere Vari­storen erfor­dern. Durch den Ein­satz weni­ger Vari­storen ver­rin­gert sich die Größe des Able­iters. Unser Able­iter hat eine Bre­ite von 18 mm/1 Pol, die Gesamtbre­ite der 3 Pole beträgt nur 54 mm.

Der Begren­zer ist mit Vari­storen (MOV) in den Modu­len DC+ und DC– und einer Gas­fun­ken­strecke (GDT) im PE-Modul aus­ge­stat­tet, wodurch das Pro­blem der Alte­rung des Vari­stors unter dem Ein­fluss der soge­nan­n­ten Leck­strom und Betriebs­strom.

Zusam­men­fas­send lässt sich sagen, dass der Able­iter der Profi-Klasse VCX-50PV-B+C T1T2:

• Spe­ziel­ler High-Flow-Vari­stor
• Gas­fun­ken­strecke (GDT) im PE-Modul
• Paten­tier­tes Abschalt­sys­tem;
• Y-för­mige Basis.
• Äußerst präzise und fort­sch­rit­tli­che interne Struk­tur.

Es wid­met sich dem Schutz von Pho­to­vol­taikanlagen.

Her­ge­stellt in Vari­stor-Fun­ken­strec­ken-Tech­no­lo­gie (MOV+GDT+MOV)

Sie sind mit einer opti­schen Betrieb­san­ze­ige aus­ge­stat­tet (grün – Schutz, rot – kein Schutz).

WARUM SICH FÜR DEN VCX-50PV-B+C PROTECTOR der Klasse T1T2 Iimp (Imp (Ige­samt) = 12,5 kA) ent­sche­iden?

Wie Sie die­sem inter­nen Dia­gramm des Aufbaus eines Kon­kur­ren­za­ble­iters ent­neh­men kön­nen, wer­den drei Vari­storen ver­wen­det. Dies erz­wingt eine Bre­ite von 36 mm pro Pol, um T1T2 Iimp = 7 kA oder mehr zu erre­ichen. Die Gesamtbre­ite der drei Stan­gen beträgt somit ganze 108 mm!

TECHNISCHE DATEN:

• Schutz­klasse: T1 T2
• Design: WATYSTOR-SPARK GAP (MOV+GDT+MOV)
• Anschlüsse max: 35 mm2
• Nen­n­be­triebs­span­nung: Un 1000 V DC
• Maxi­male Betriebs­span­nung: Uc 1060 V DC
• Prüfstrom: In (8/20) 25 kA
• Maxi­maler Strom: Imax (8/20) 50 kA
• Impuls­strom: Iimp (10/350) 12,5kA
• Span­nungs­schutz­pe­gel: Bis < 4,75 kV
• Lager­tem­pe­ra­tur: -30/+70°C
• Betrieb­sum­ge­bung­stem­pe­ra­tur: -30/+50°C
• Dich­the­it­sklasse: IP 20
