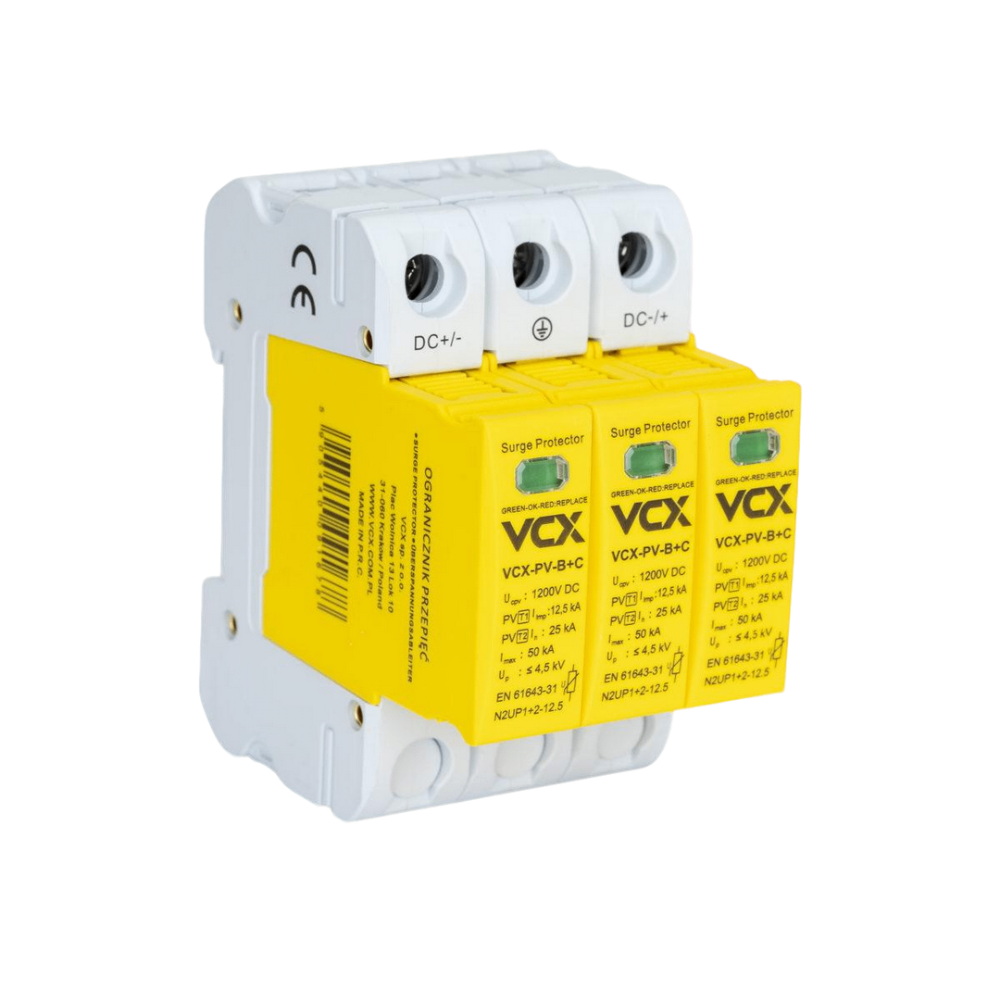

VCX Überspannungsschutz PV 3P T1+T2 (B+C) 12,5kA 1200V DC

VCX Pho­to­vol­taik-Über­span­nung­sa­ble­iter DC B+C 3P 1200 V (T1T2) 12,5 kA PROF. GOLD. ist eine neue Linie von Begren­zern zum Schutz von PV-Anla­gen.

Die auf 1200 V DC erhöhte Betriebs­span­nung ermöglicht den Ein­satz in ver­schie­den­sten PV-Anla­gen.

Durch das durch­dachte Design des Begren­zers kon­n­ten wir die Bre­ite auf 3 Fel­der (54 mm) und – Was am wich­tig­sten ist – die Höhe des Begren­zers auf 80,8 mm redu­zie­ren, sodass er pro­blem­los in die meisten auf dem Markt ange­bo­te­nen Schalt­ta­feln ein­ge­baut wer­den kann.

VCX DC B+C 3P 1200 V (T1T2) 12,5 kA PROF. GOLD ver­fügt über einen inte­grier­ten Wär­me­schutz, sodass kein zusät­zli­cher Schutz erfor­der­lich ist. Bei Ver­wen­dung wird die Ver­wen­dung einer 1000 VDC/125 A gG-Siche­rung oder einer 1000 VDC/40 A Typ-C-Siche­rung emp­foh­len.

TECHNISCHE DATEN:

• Schutz­klasse: T1 T2
• Design: WATISTOR
• Anschlüsse max: 35 mm2
• Maxi­male Betriebs­span­nung: Ucpv 1200 V DC
• Prüfstrom: In (8/20) 25 kA
• Maxi­maler Strom: Imax (8/20) 50 kA
• Impuls­strom pro Pol: Iimp (10/350) 12,5kA
• Span­nungs­schutz­pe­gel: Bis < 4,5 kV
• Lager­tem­pe­ra­tur: -30/+70°C
• Betrieb­sum­ge­bung­stem­pe­ra­tur: -30/+50°C
• Dich­the­it­sklasse: IP 20
