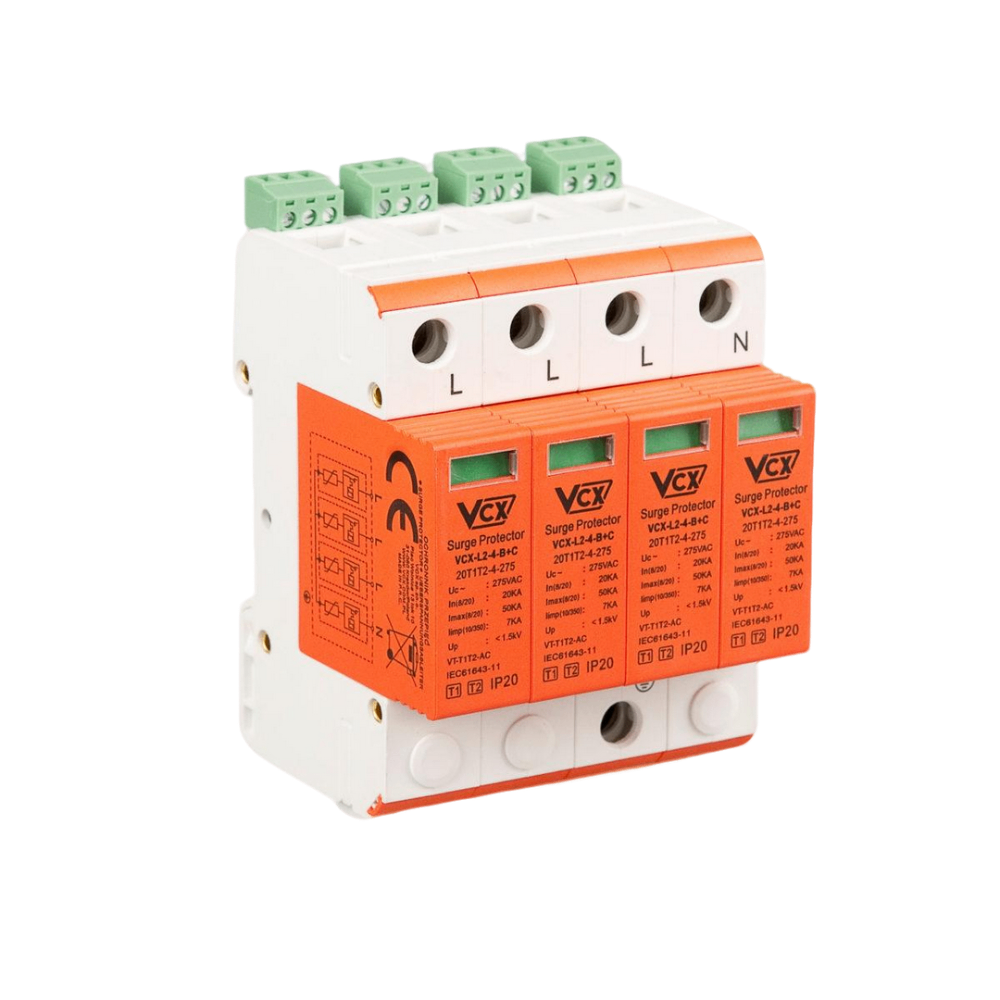

VCX Überspannungsschutz  4P T1+T2 (B+C) 7kA Hilfskontakt AC

Sie die­nen dem Schutz von NS-Stro­mver­sor­gung­san­la­gen vor den Auswir­kun­gen indu­zier­ter Über­span­nun­gen und Schal­tüber­span­nun­gen. Sie sol­l­ten sowohl als erste als auch als zwe­ite Schut­ze­bene in Die­len und Unte­rver­te­ilern ein­ge­setzt wer­den. Die instal­lier­ten Able­iter sol­l­ten an den Stel­len instal­liert wer­den, an denen die Elek­tro­in­stal­la­tion in das Gebäude ein­tritt. Sie bie­ten einen vol­l­stän­di­gen Schutz der elek­tri­schen Anlage und der von ihr ver­sorg­ten elek­tri­schen Geräte vor den Auswir­kun­gen eines Teils des Blitz­stroms und ande­rer Arten von Über­span­nun­gen. Sie redu­zie­ren Über­span­nun­gen und redu­zie­ren Sto­ßströme beider Arten von Über­span­nun­gen – direkt und indi­rekt – zur Erde. Die Begren­zer bie­ten zudem einen zwe­istu­fi­gen Schutz. Beim Ein­satz modu­la­rer Über­span­nung­sa­ble­iter mit Hil­fskon­takt VCX-B+C Klasse T1T2 ist der Ein­satz von Ent­kop­plungs­dros­seln nicht erfor­der­lich. Sie bie­ten wirk­sa­men Schutz für Com­pu­ter, Elek­tro­ni­k/Hau­shalts­ge­räte usw.

Sie sind mit einer opti­schen Betrieb­san­ze­ige aus­ge­stat­tet:

grün – Schutz

rot – kein Schutz

TECHNISCHE DATEN:

• Schutz­klasse: T1 T2
• Aus­füh­rung: Vari­stor
• Anschlüsse max: 35 mm2
• Maxi­male Betriebs­span­nung: Uc 275 V AC
• Prüfstrom: In (8/20) 20 kA
• Maxi­maler Strom: Imax (8/20) 50 kA
• Impuls­strom: Iimp (10/350) 7kA
• Span­nungs­schutz­pe­gel: Bis < 1,5 kV
• Lager­tem­pe­ra­tur: -30/+70°C
• Betrieb­sum­ge­bung­stem­pe­ra­tur: -30/+50°C
• Dich­the­it­sklasse: IP 20
• Hil­fskon­takt: ja
