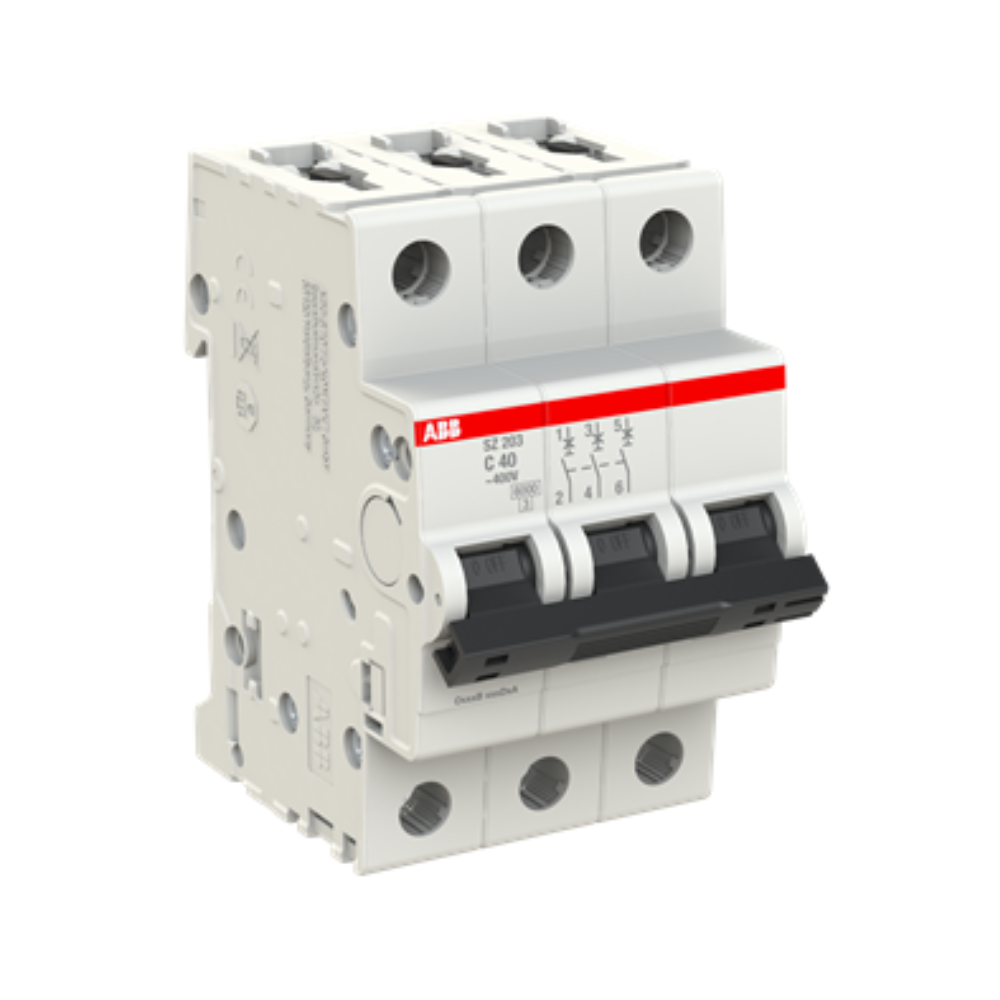

ABB SZ203-C40 Leitungsschutzschalter 3P C40 6kA - 2CDS253025R0404
ABB SZ203-C40 Leitungsschutzschalter 3P C40 6kA - 2CDS253025R0404
Normaler Preis
€20,50 EUR
Normaler Preis
Verkaufspreis
€20,50 EUR
Grundpreis
pro
inkl. MwSt.
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden
ABB SZ203-C40 Leitungsschutzschalter 3P C40 6kA - 2CDS253025R0404
-
- Typ: SZ203-C40
-
- Bestellnummer: 2CDS253025R0404
-
- EAN: 4053546038705
-
- Beschreibung: SZ203-C40Miniature Circuit Breaker - 3P - C - 40 A
-
- Langbeschreibung:
- System pro M compact SZ200 Leitungsschutzschalter sind strombegrenzend. Sie verfügen über zwei verschiedene Auslösemechanismen, den verzögerten thermischen Auslösemechanismus für den Überlastschutz und den elektromechanischen Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Charakteristiken (B,C), Konfigurationen (1P,3P) und Nennströmen (bis zu 63A) erhältlich. Alle MCBs der Produktreihe S200 entsprechen den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und sind somit für private, gewerbliche und industrielle Anwendungen geeignet.
Technische Daten
-
- Auslösecharakteristik: C
-
- Trennfunktion: Ja
-
- Betriebsspannung: (Minimum) 12 V AC
-
- Bemessungsisolationsspannung (Ui): Phase zu Phase 440 V
-
- Bemessungsstoßspannungsfestigkeit (Uimp):
- 4 kV
auf 2000 m 5 kV
auf Meereshöhe 6.2 kV
-
- Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
-
- Eingangsspannungsart: AC
-
- Bemessungsstrom (In): 40 A
-
- Bemessungsschaltvermögen: (AC) 6 kA
-
- Bemessungsfrequenz (f): 50 / 60 Hz
-
- Verlustleistung: bei Bemessungsbedingungen pro Pol 4.8 W
-
- Einspeisung: Beliebig
-
- Schaltstellungsanzeige: EIN / AUS
-
- Energiebegrenzungsklasse: 3
-
- Mechanische Belastbarkeit: 20000 Zyklen
-
- Anzahl Pole: 3
-
- Anzahl geschützter Pole: 3
-
- Überspannungskategorie: III
-
- Anzugsdrehmoment: 2.8 N·m
-
- Bedienteilausführung: Toggle
-
- Montageart: DIN-Rail
-
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
-
- Bedienteilkennzeichnung: I/O
-
- Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
-
- Gehäusematerial: Insulation Group I, RAL 7035
-
- Montage auf DIN-Schiene:
- TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
-
- Einbaulage: Any
-
- Empfohlener Schraubendreher: Nr. 2 Pozidriv
-
- Zubehör anbaubar: Ja
-
- Anschlussmöglichkeit:
- Sammelschiene 10 / 10 mm²
flexibel mit Aderendhülse 0.75 ... 25 mm²
flexibel 0.75 ... 25 mm²
starr 0.75 ... 35 mm²
mehrdrähtig 0.75 ... 35 mm²
-
- Anlagegröße: (nach DIN 43880) 1
-
- Abisolierlänge: 12.5 mm
-
- Anschlussart: Schraubklemme
Umwelt
-
- Umgebungstemperatur:
- (Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
-
- Schutzart:
- IP20
eingebaut im Verteiler mit Abdeckung IP40
-
- Verschmutzungsgrad: 2
-
- Klimafestigkeit:
- 28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
-
- Vibrationsfestigkeit nach IEC/EN 60068-2-6: 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In
-
- Schockfestigkeit nach IEC/EN 60068-2-27: 25g / 2 shocks / 13 ms
-
- RoHS Status: nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
-
- SCIP: e6800e55-46b1-49a3-881b-0f66d0e903ad Deutschland (DE)
Abmessungen
-
- Breite in Teilungseinheiten: 3
-
- Breite des Produkts: 52.5 mm
-
- Höhe des Produkts: 85 mm
-
- Tiefe des Produkts: 69 mm
-
- Nettogewicht: 0.345 kg
-
- Gewicht pro Pol: 0.125 kg
-
- Einbautiefe (t2): 69 mm
