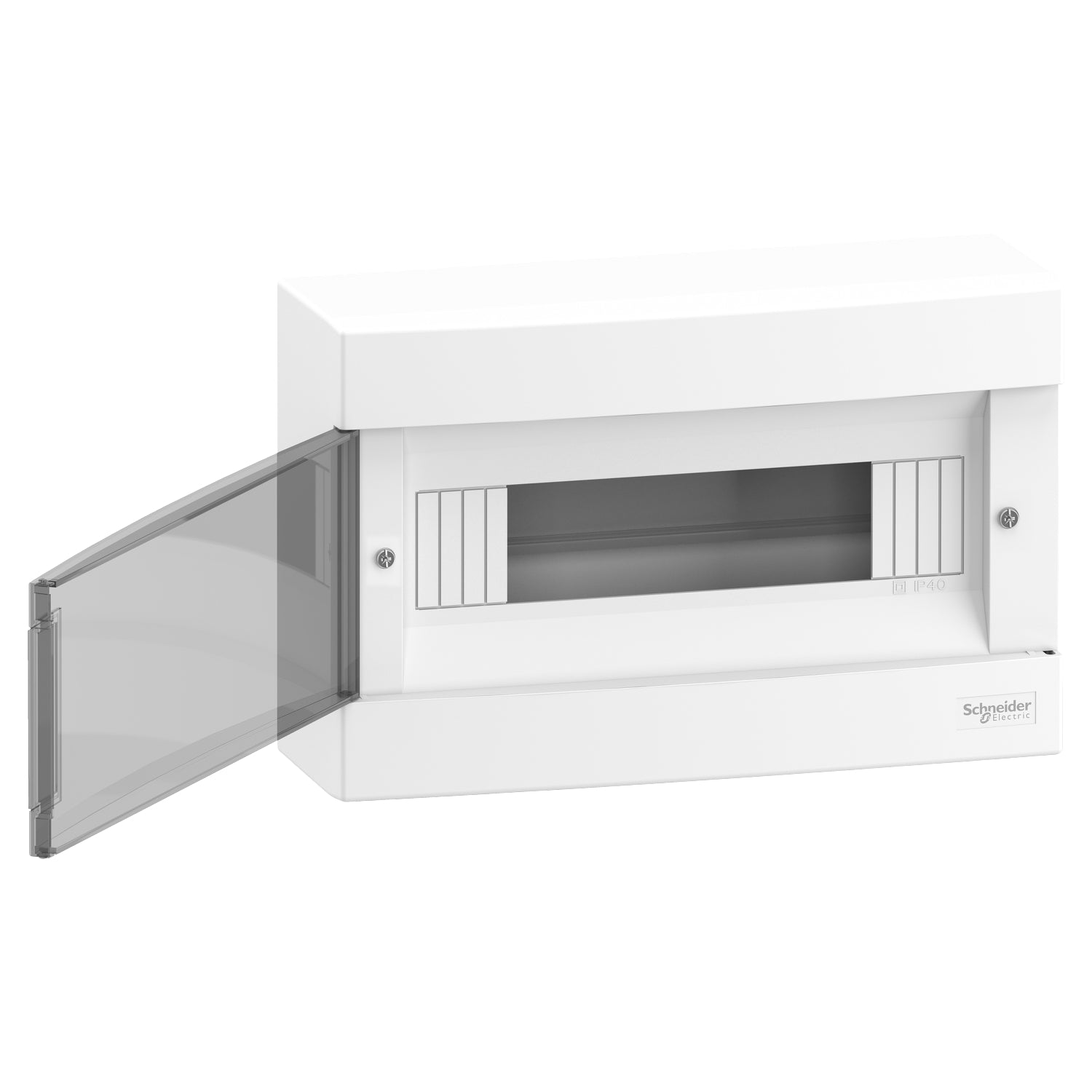

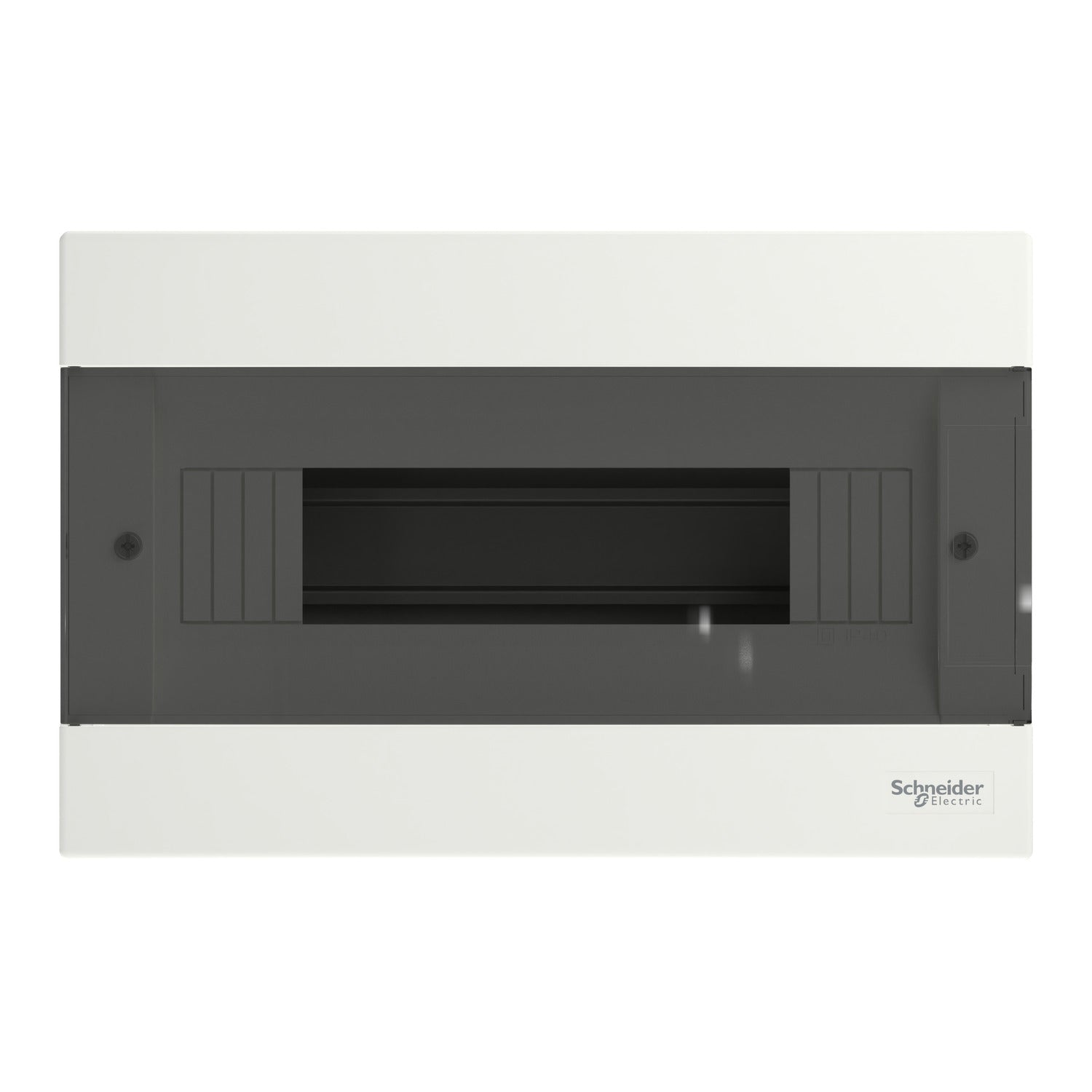

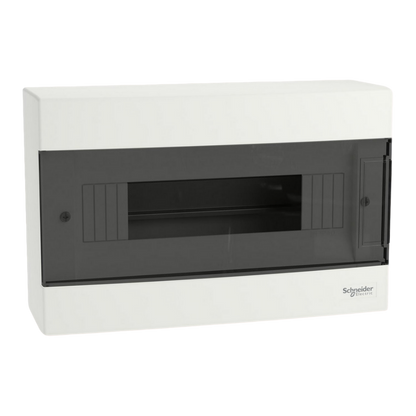

Das Easy9 EU ist ein Aufputzgehäuse für modulare Geräte, die hauptsächlich im Wohnungsbau eingesetzt werden. Es enthält 1 Reihe für 12 Standard 18 mm Module. Es kann alle Arten von modularen Geräten aufnehmen. Es wird mit 1 Erdungsklemme und 1 Nullleiterklemme mit Halterung geliefert, und jede Klemme hat 8 Löcher (4x16mm² + 4x10mm²). Es hat eine umkehrbare Volltür in rauchiger Farbe mit einem Öffnungswinkel von 180°. Die Farbe des Gehäuses ist weiß (RAL 9003). Das Gehäuse ist für die Inneninstallation vorgesehen. Der Schutzgrad beträgt IP40 bei geschlossener Tür und IP30 bei geöffneter Tür. Das Gehäuse hat keine Schwächungslöcher, sie können mit einem Bohrer frei gebohrt werden. Der Verwendungszweck ist für neue oder renovierte Installationen in Wohngebäuden vorgesehen. Die inneren Bestandteile des Gehäuses sind ein abnehmbares Gestell mit DIN-Schiene und eine Frontabdeckung mit Aussparung. Die Abmessungen sind: (B) 285 mm x (S) 185 mm x (G) 96,5 mm, die Breite, ausgedrückt in 18-mm-Modulen, beträgt: 12, das Gehäuse wiegt 0,85 kg. Das Gehäuse ist aus selbstverlöschendem Kunststoff gefertigt. Die Flammen- und Hitzebeständigkeit beträgt 650°C bei einer Dauer von 30 Minuten, gemäß IEC 60695-2-10. Die elektrische Isolationsklasse ist Klasse II (doppelte Isolation). Der Verschmutzungsgrad ist 2. Der IK-Schutzgrad ist gemäß IEC 62262 IK07. Die Betriebstemperatur beträgt -25°C bis +60°C. Die Lagertemperatur beträgt -25°C bis +70°C. Das Gehäuse entspricht der Norm IEC 60670-1-24.

Technische Daten:

Gehäusemontage: Aufputz

Breite in 9 mm Modulen: 24

Gesamtzahl der 18 mm-Module: 12

Schienentyp: DIN

Installationstyp: Innen

Anschlüsse: Schutz/Neutral

Anzahl Klemmen:

1 Schutz (verschraubt) mit 8 Ausgängen

1 Neutralleiter (verschraubt) mit 8 Ausgängen

Ausgänge des Verteilerblocks:

4 x 16 mm² + 4 x 10 mm² für Schutz

4 x 16 mm² + 4 x 10 mm² für Neutralleiter

Kabeleinführung: Ohne

Türtyp: Transparent

Türöffnung: reversibel/reversibel (180°)

[In] Nennstrom: 63 A

[Ue] Nennbetriebsspannung: 400 V

Bemessungsisolationsspannung [Ui]: 500 V

Gehäusematerial: selbstverlöschender Kunststoff

Höhe: 185 mm

Tiefe: 96,5 mm

Breite: 285 mm

Produktgewicht: 0,85 kg

Farbe: Gehäuse: Weiß (RAL 9003) Tür: geräuchert/mit Anlauffarbe

Arbeitsumfeld:

Normen: IEC 60670–1–24

IP-Schutzstufe:

IP40 gemäß IEC 60529 (Tür geschlossen)

IP30 gemäß IEC 60529 (Tür offen)

IK-Schutzstufe: IK07 gemäß IEC 62262

Verschmutzungsgrad: 2

Feuerwiderstand: 650 °C (30 min) gemäß IEC 60695-2-10

Schutzklasse: Klasse II

Umgebungstemperatur für Gerätebetrieb: -25…60 °C
