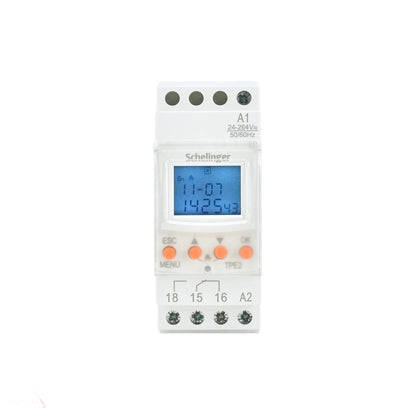

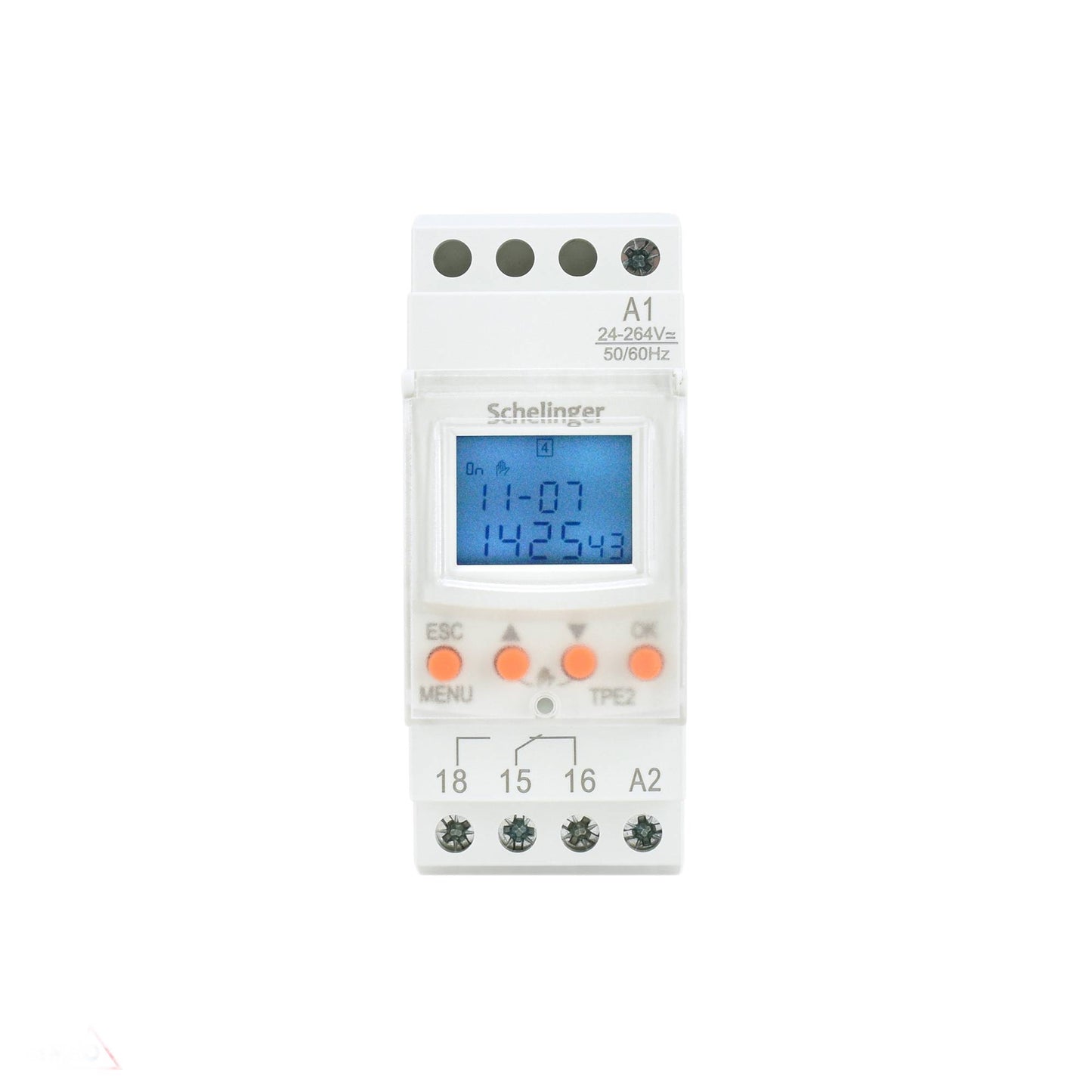

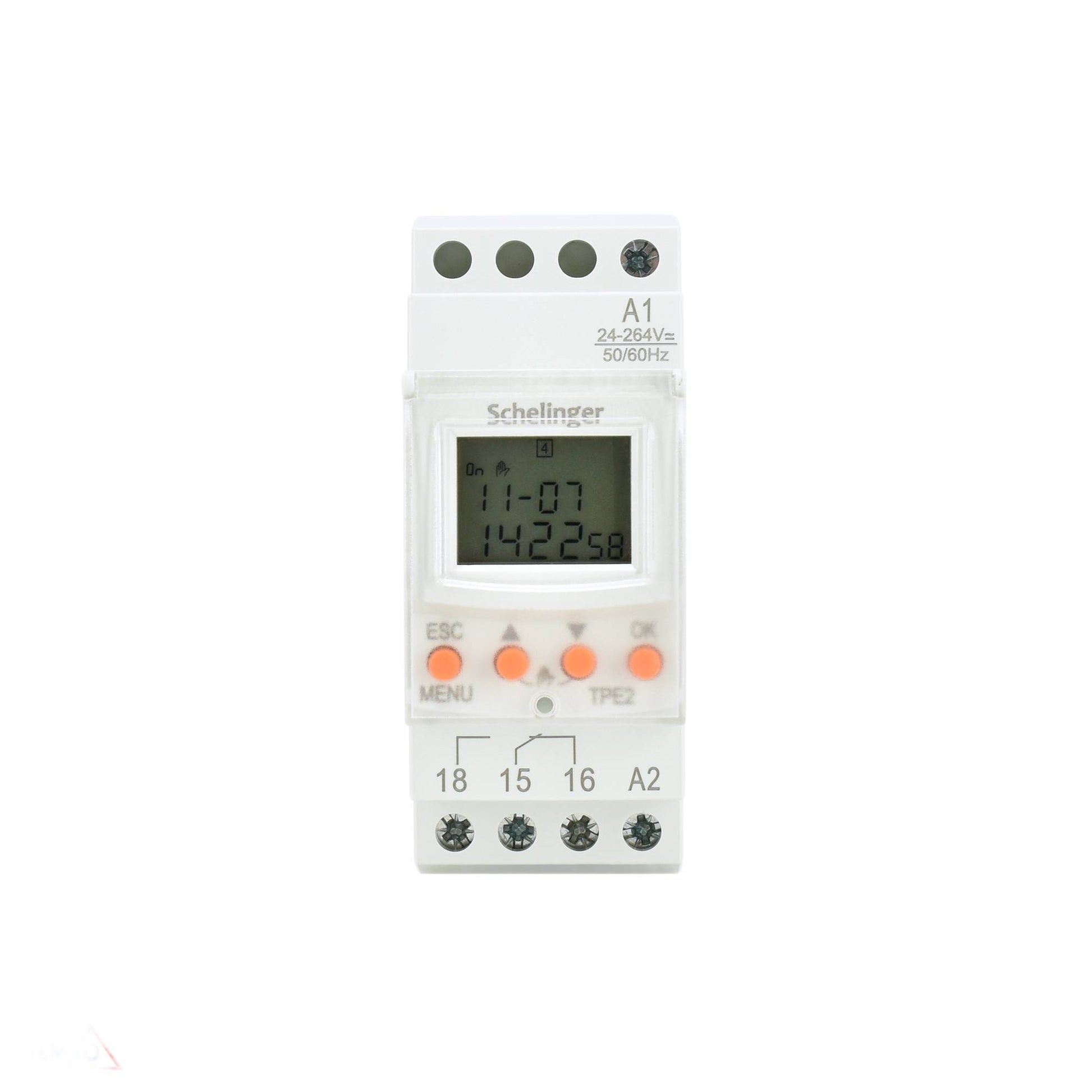

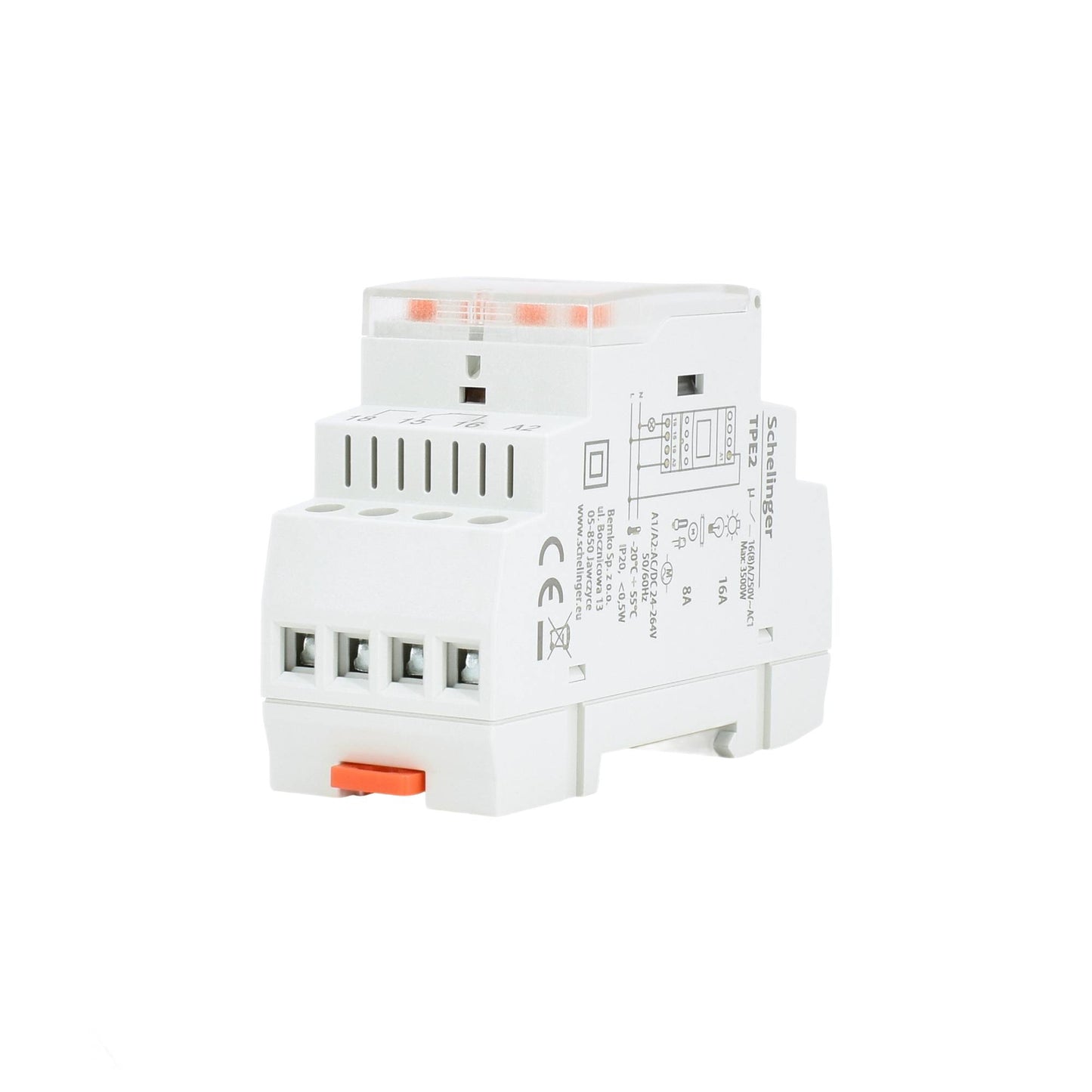

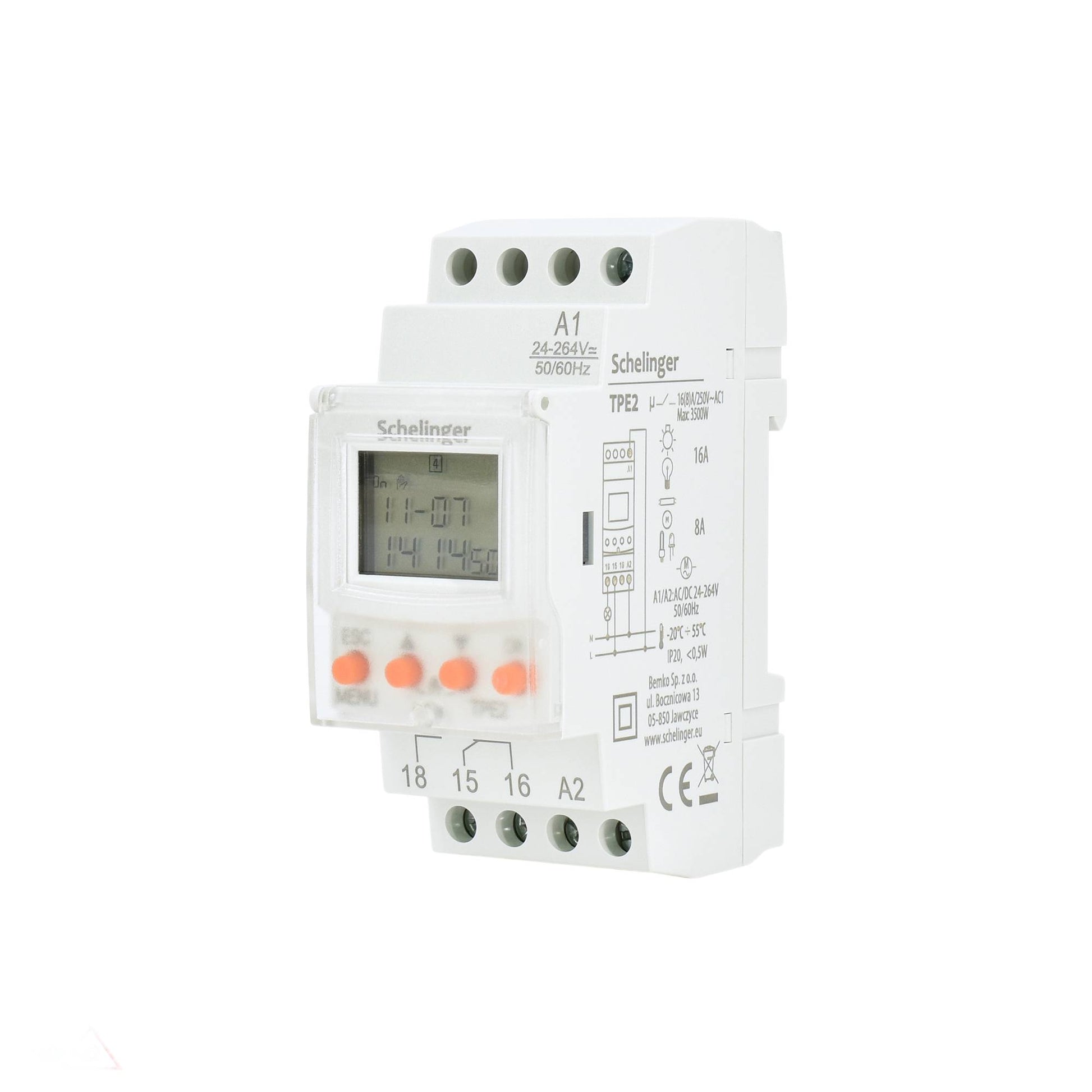

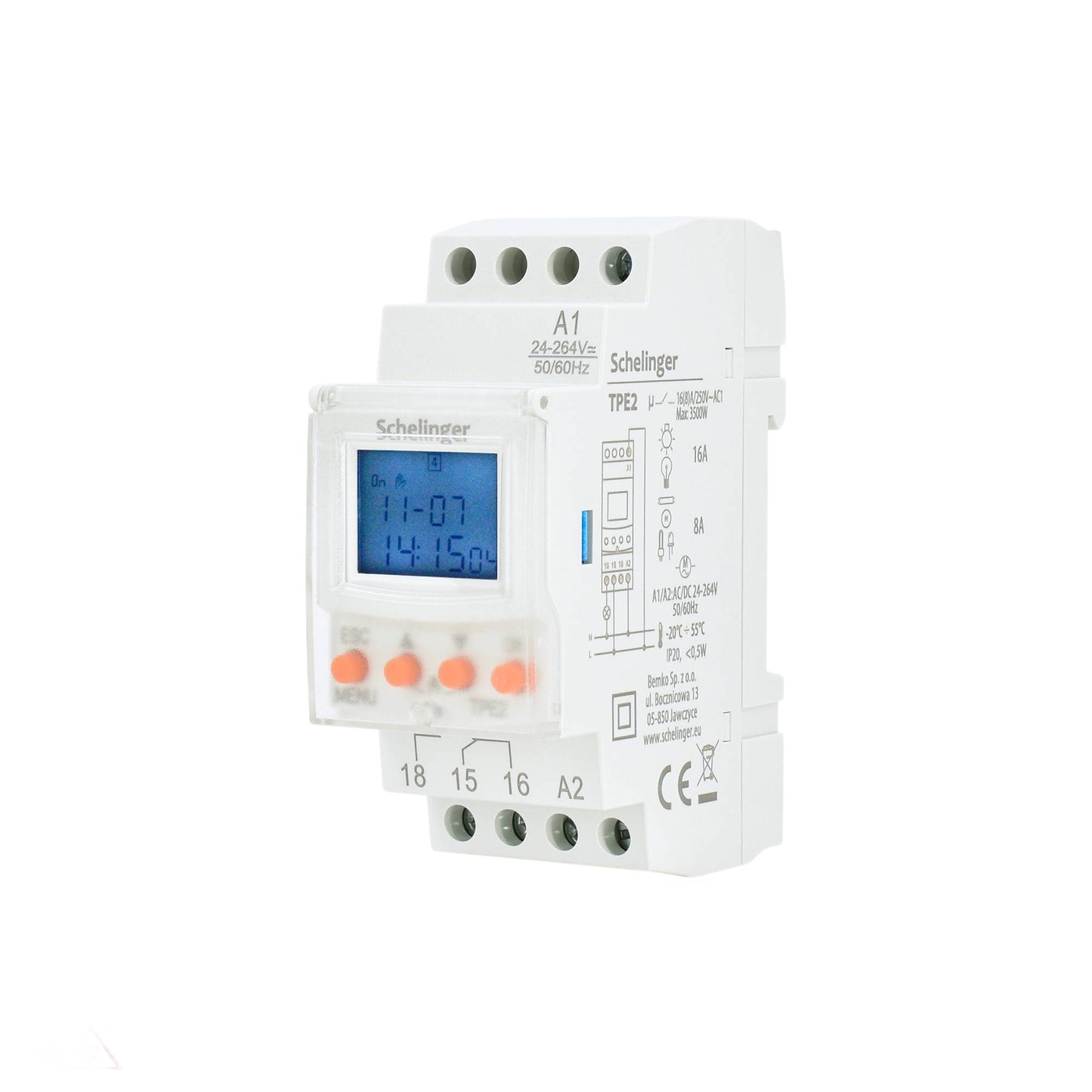

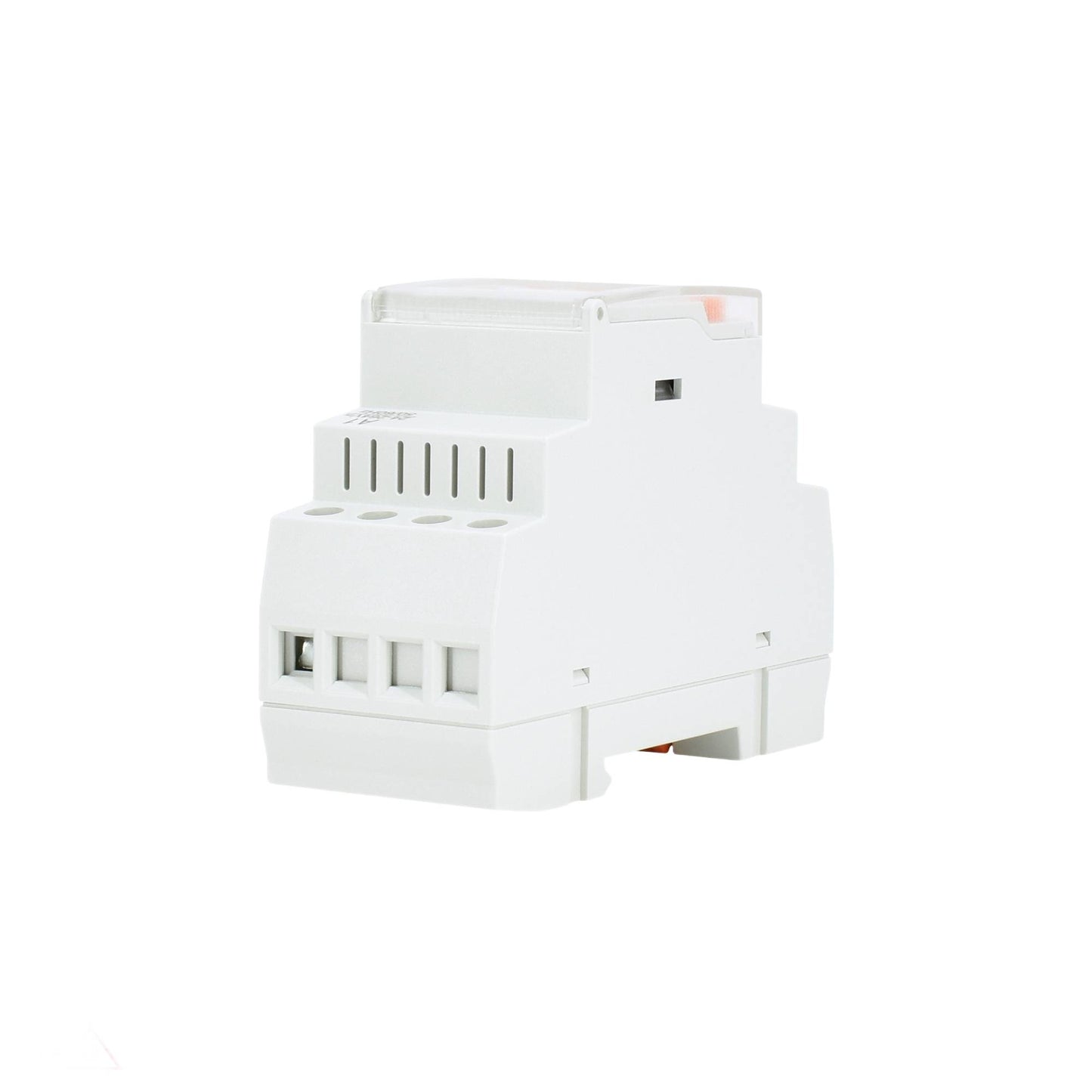

Schelinger Astro Zeitschaltuhr 2P AC/DC 2-Kanal für Hutschiene

1. Beschreibung
Der digitale Zeitprogrammer der Serie TPE2 dient der Realisierung
von Zeitfunktionen in Steuerungs- und Automatisierungssystemen. Er
funktioniert gemäß einem vom Benutzer festgelegten Zeitplan. Die interne
Batterie kann die Echtzeituhr und alle Einstellungen schützen, wenn die
Stromversorgung abgeschaltet ist.
2. Funktionen
- Digitaler Zeitprogrammer mit Wochen- und Impulsprogrammen
- Austauschbare Batterie (Lithiumbatterie CR2032)
- 50 Programme Ein/Aus
- 50 PULSE-Programme (kurze Einschaltdauer 1-59 Sek.)
- Geschlossene Abdeckung des Frontpanels, einfache Einstellung mit 4
Tasten
- Automatische Zeitumstellung auf Sommer-/Winterzeit
- LCD-Display mit Hintergrundbeleuchtung
- Arbeitsmodus für Feiertage
- Zeitkorrekturfunktion
- Manuelle Steuerung durch Tastenkombinationen
- Automatischer Transfer an Werktagen
- Eingangsleistung 24-264 VAC/DC
- Doppelmodul, Montage auf DIN35-Schiene

3. Technische Daten

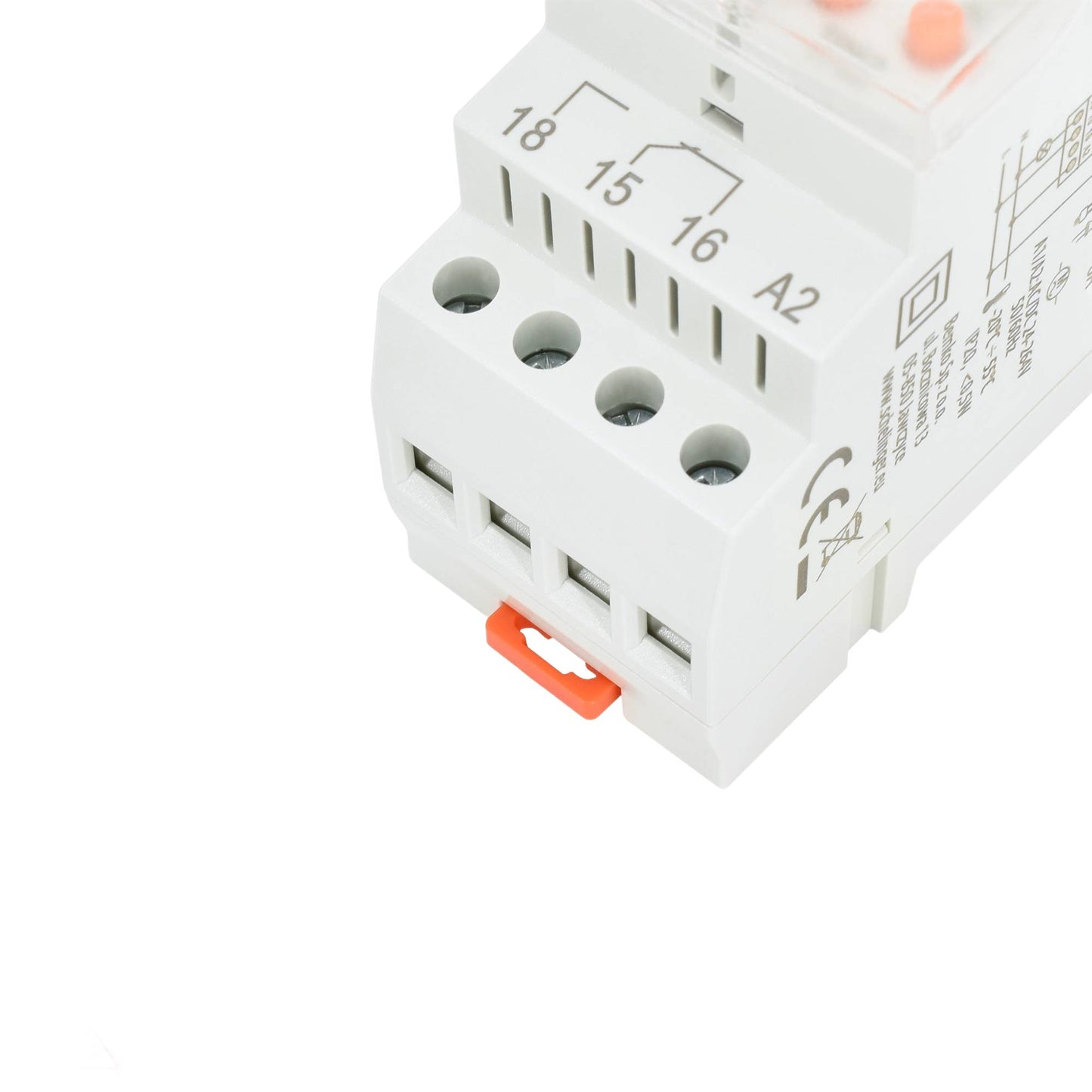

Anschlussklemmen - A1, A2
Nennspannung - AC/DC 24-264 V
Nennfrequenz - 50/60Hz
Leistungsaufnahme - 1 W
Anzahl der Programme
- 50 Programme Ein/Aus
- 50 PULSE-Programme
(kurze Einschaltdauer 1-59 Sek.)
Wochentag - Tagesmodus
Betriebsmodus - Manuell, Automatisch, Feiertagsmodus
Sommer-/Winterzeit - Aus, Automatische Zeitumstellung
Zeitgenauigkeit - ≤ 1 s/Tag bei 25 °C
Austauschbare - Batterie CR2032
Datenausgabe - Hintergrundbeleuchtetes LCD-Display
Anzahl der Kontakte - 1 C/O
Strom an den Kontakten - 16 A/250 V AC1
Schaltleistung - 4000 VA/AC 1,384 W/DC
Mechanische Lebensdauer - 106
Elektrische Lebensdauer - 105
Nennspannung der Isolation - 250V
Schutzart - IP20
Verschmutzungsgrad - 3
Höhe - ≤2000m
Umgebungstemperatur - -20–55°C
Zulässige relative Feuchtigkeit - ≤50% (40 °C, ohne Kondensation)
Lagertemperatur - -30–70°C
Kabelquerschnitt - 1–4 mm2
Anzugsmoment - 0,5 Nm

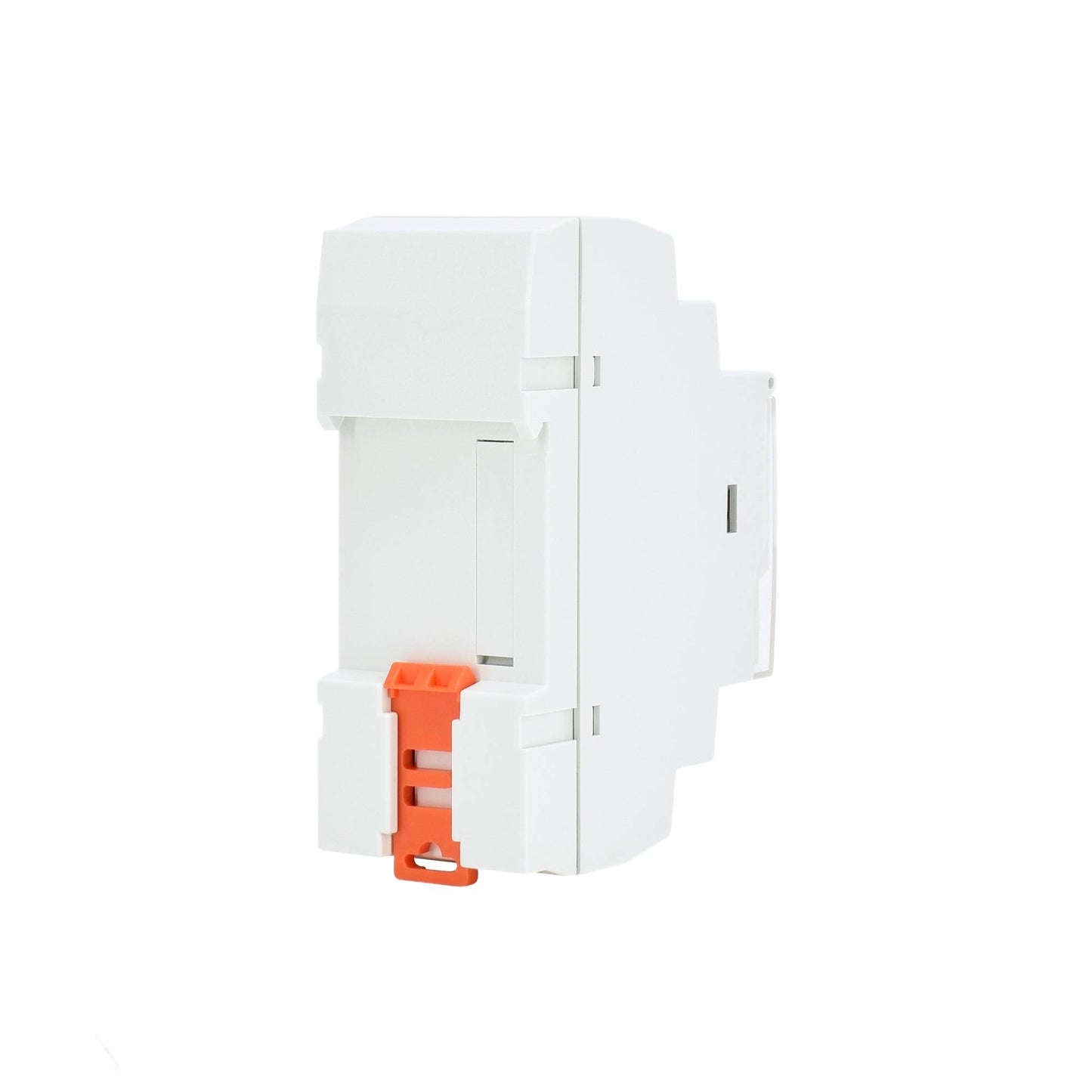

Montage - DIN35-Schiene (TH-35) (EN60715)
Norm - IEC 60730-1/IEC 60730-2-7
