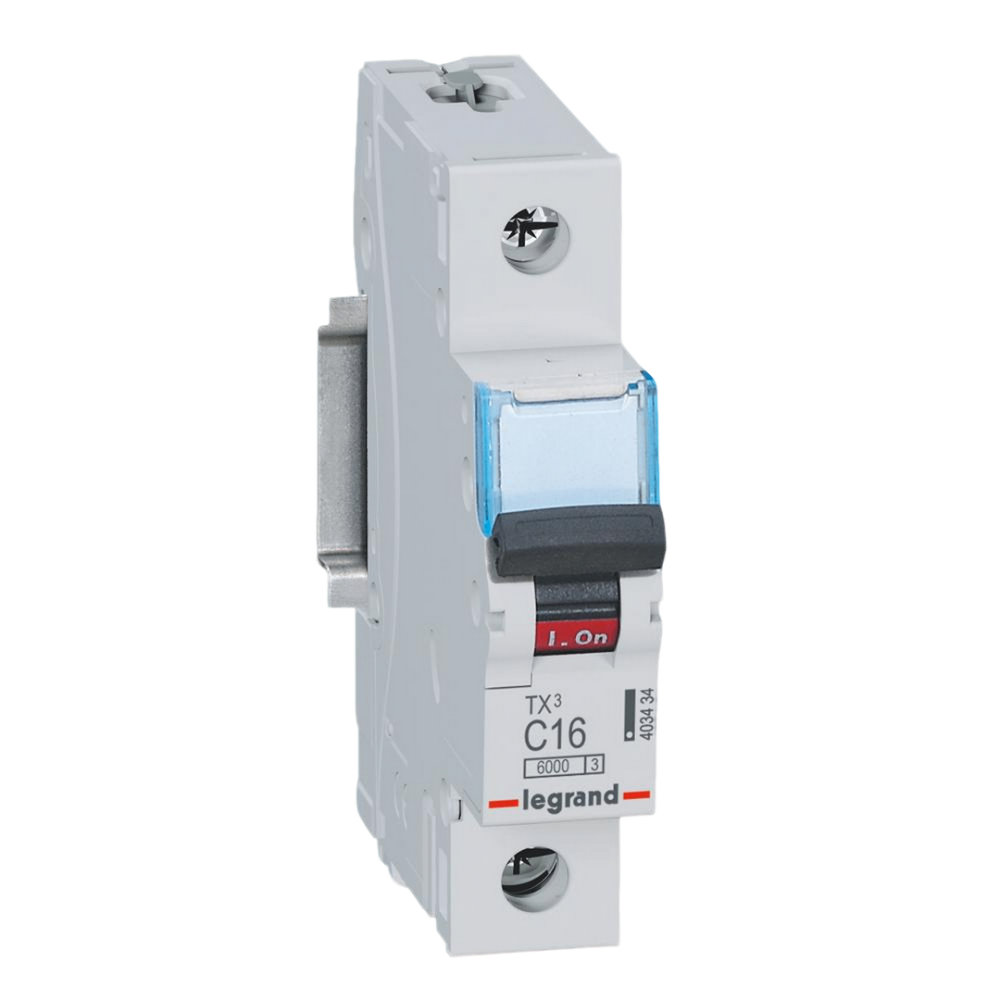

LEGRAND 403434 Leitungsschutzschalter C16 1P 6kA - TX3

Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig, C-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.

​

Tech­ni­sche Merk­ma­le:

­Ein­bau­tie­fe: 44 mm

Auslöse­cha­rak­te­ri­stik: C

Pol­zahl (gesamt): 1

Anzahl der abge­si­cher­ten Pole: 1

Bemes­sungs­stro­m: 16 A

Bemes­sungs­span­nun­g: 230 V

Bemes­sung­si­so­la­tions­span­nung Ui: 500 V

Bemes­sungs­sto­ßspan­nungs­fe­stig­keit Uimp: 4 kV

Bemes­sungs­schal­tver­mögen Icn nach EN 60898 bei 230 V: 6 kA

Span­nung­sar­t: AC

Fre­qu­en­z: 50–60 Hz

Ener­gie­be­gren­zung­sklas­se: 3

Unter­put­zmon­ta­ge: Ja

Mit­schal­ten­der Neu­tral­le­ite­r: Nein

Ver­sch­mut­zungs­grad: 2

Zusat­ze­in­rich­tun­gen mögli­ch: Ja

Bre­ite in Teilung­se­in­he­iten: 1

Schut­zart (IP): IP20

Explo­sions­ge­schütz­t: Nein

Bre­ite: 17.8 mm

Höhe: 88 mm

Tie­fe: 77.8 mm

Schlag­fe­stig­ke­it: IK02

Lager­tem­pe­ra­tur: –40-70 °C

Nen­n­span­nun­g: 240-415 V

Stro­mver­sor­gung­srich­tun­g: Von oben oder unten

Beze­ich­nung­san­gabe der Anschlus­sklem­me­n: Nein

Far­be­: grau

RAL-Num­me­r: 7035

Halo­gen­fre­i: Ja

Anschlus­sart: Schraub­klemme

Ver­bin­dung­sar­t: Pha­sen­schiene und Kabel

Text­fel­d/Be­sch­ri­ftungs­fläche: Ja

Mon­ta­ge­ar­t: DIN-Schiene
