ETI Solar Anschlusskasten DC für 2 PV-Strings – 1000 V, Typ 2, 10 Module, IP65

ETI Solar Anschlusskasten DC für 2 PV-Strings – 1000 V, Typ 2, 10 Module, IP65

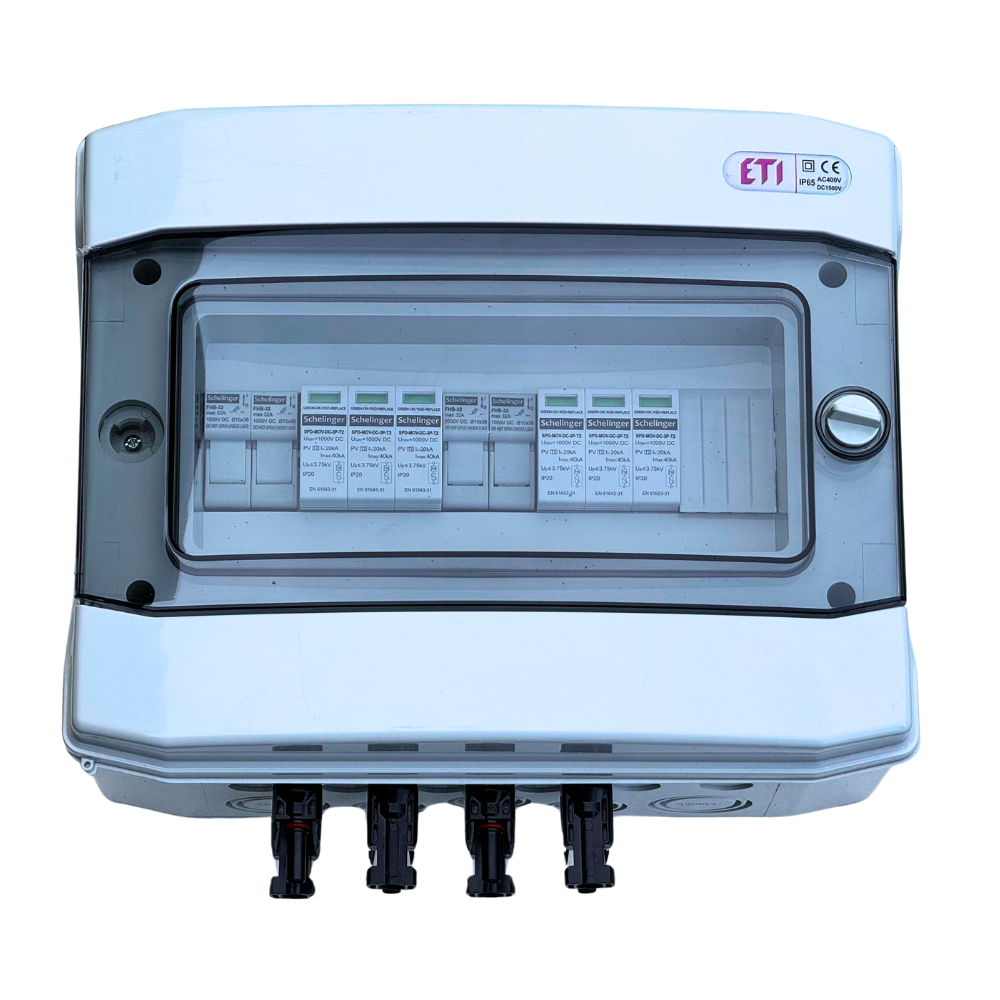

Der vorkonfektionierte ETI Solar Anschlusskasten schützt zwei PV-Strings auf der DC-Seite einer Photovoltaikanlage. Die Ausführung kombiniert DC-Überspannungsschutz Typ 2, Sicherungstrenner und MC4-Anschlüsse im robusten ETI Aufputzgehäuse ECH-12PT mit Schutzart IP65.

Ihre Vorteile

• Ausgelegt für 2 PV-Strings
• DC-Überspannungsschutz Typ 2 bis 1000 V
• Vier MC4-Steckverbinder für die PV-Anschlüsse
• Interne Verdrahtung mit 6 mm²
• ETI ECH-12PT Gehäuse mit Schutzart IP65 und Schutzklasse II

Ausstattung

• 1 × ETI Aufputzgehäuse ECH-12PT
• 2 × DC-Überspannungsableiter, 3-polig, Typ 2, 1000 V DC, 32 A
• 2 × zweipolige PV-Sicherungshalter
• 4 × DC-Sicherungstrennschalter, 16 A, 10 × 38 mm, 1000 V DC
• 2 × Kabelverschraubung PG 13,5
• 4 × MC4-Steckverbinder
• Interne Verdrahtung: 6 mm²

Hinweis: Sicherungseinsätze sind nicht im Lieferumfang enthalten.

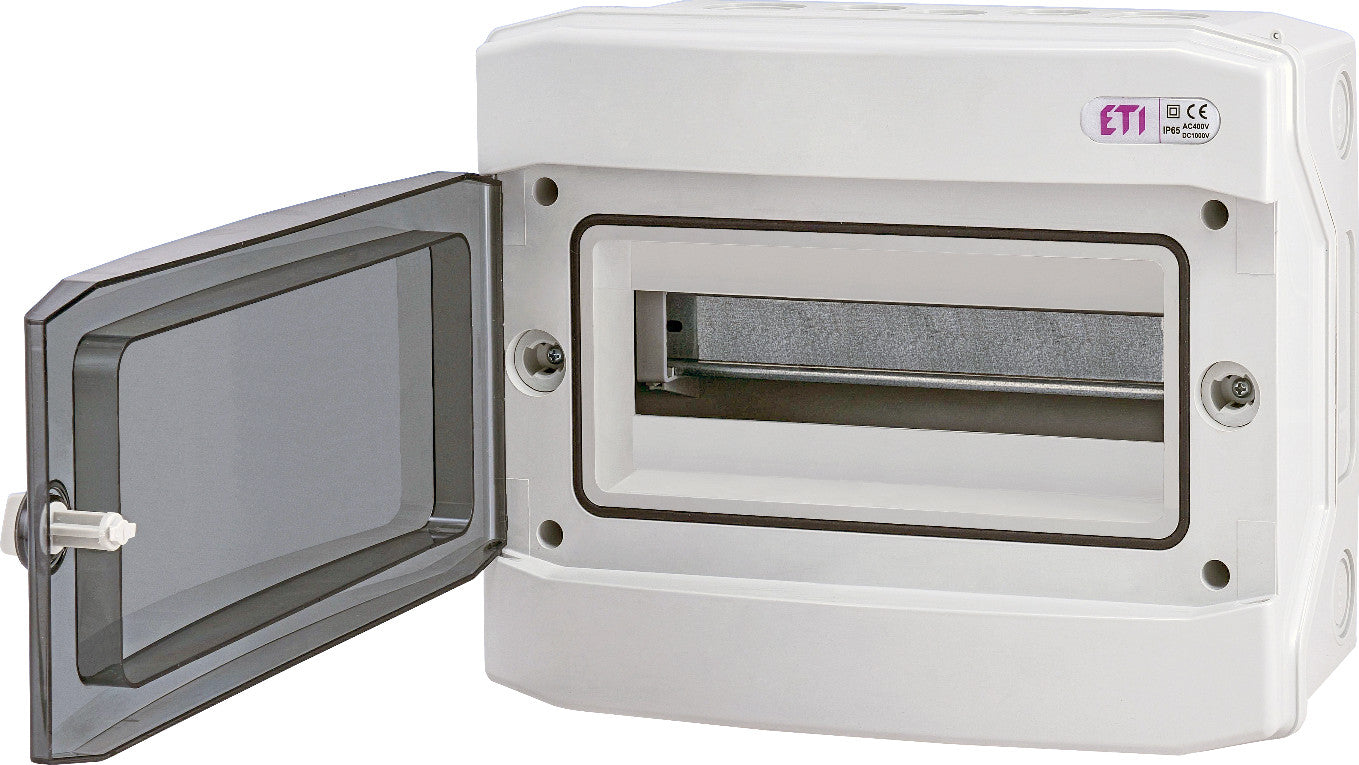

Technische Daten des Gehäuses

• ETI Artikelnummer: 001101062
• Baureihe: ECH-12PT
• Montageart: Aufputz
• Teilungseinheiten: 12
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V AC / 1500 V DC
• Schutzart: IP65
• Schutzklasse: II
• Abmessungen: 256 × 319 × 144 mm

Hinweis zur Installation

Auslegung, Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Vor der Montage sind die String- beziehungsweise AC-Daten, die Wechselrichterauslegung und die örtlich geltenden Vorschriften zu prüfen.
