EP LUX Solar Anschlusskasten DC für 2 PV-Strings – 1000 V, Typ 2, 10 Module, IP65

EP LUX Solar Anschlusskasten DC für 2 PV-Strings – 1000 V, Typ 2, 10 Module, IP65

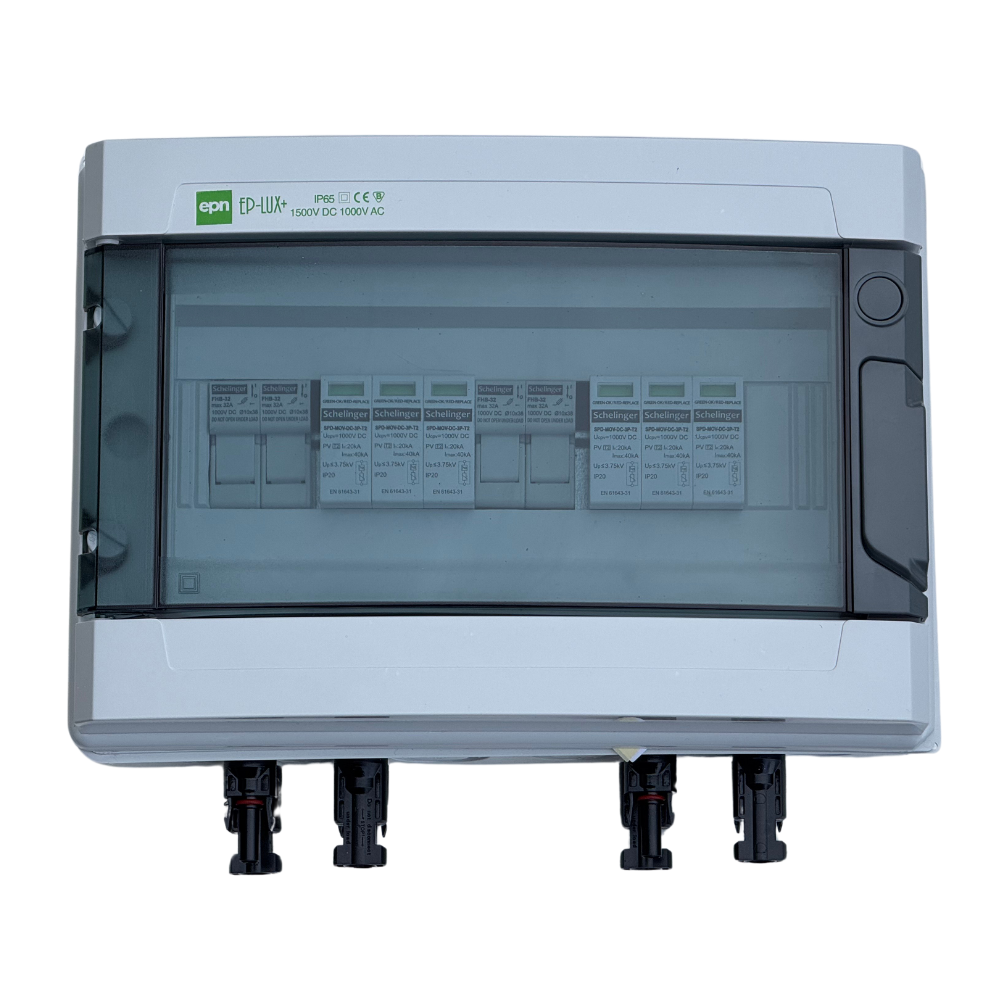

Der vorkonfektionierte EP LUX Solar Anschlusskasten ist für die Absicherung von zwei PV-Strings auf der DC-Seite einer Photovoltaikanlage ausgelegt. Er kombiniert DC-Überspannungsschutz Typ 2, Sicherungstrenner und MC4-Anschlüsse in einem robusten Aufputzgehäuse mit Schutzart IP65.

Ihre Vorteile

• Ausgelegt für 2 PV-Strings
• DC-Überspannungsschutz Typ 2 bis 1000 V
• Vier MC4-Steckverbinder für die PV-Anschlüsse
• Interne Verdrahtung mit 6 mm²
• Aufputzgehäuse mit Schutzart IP65 und Stoßfestigkeit IK07

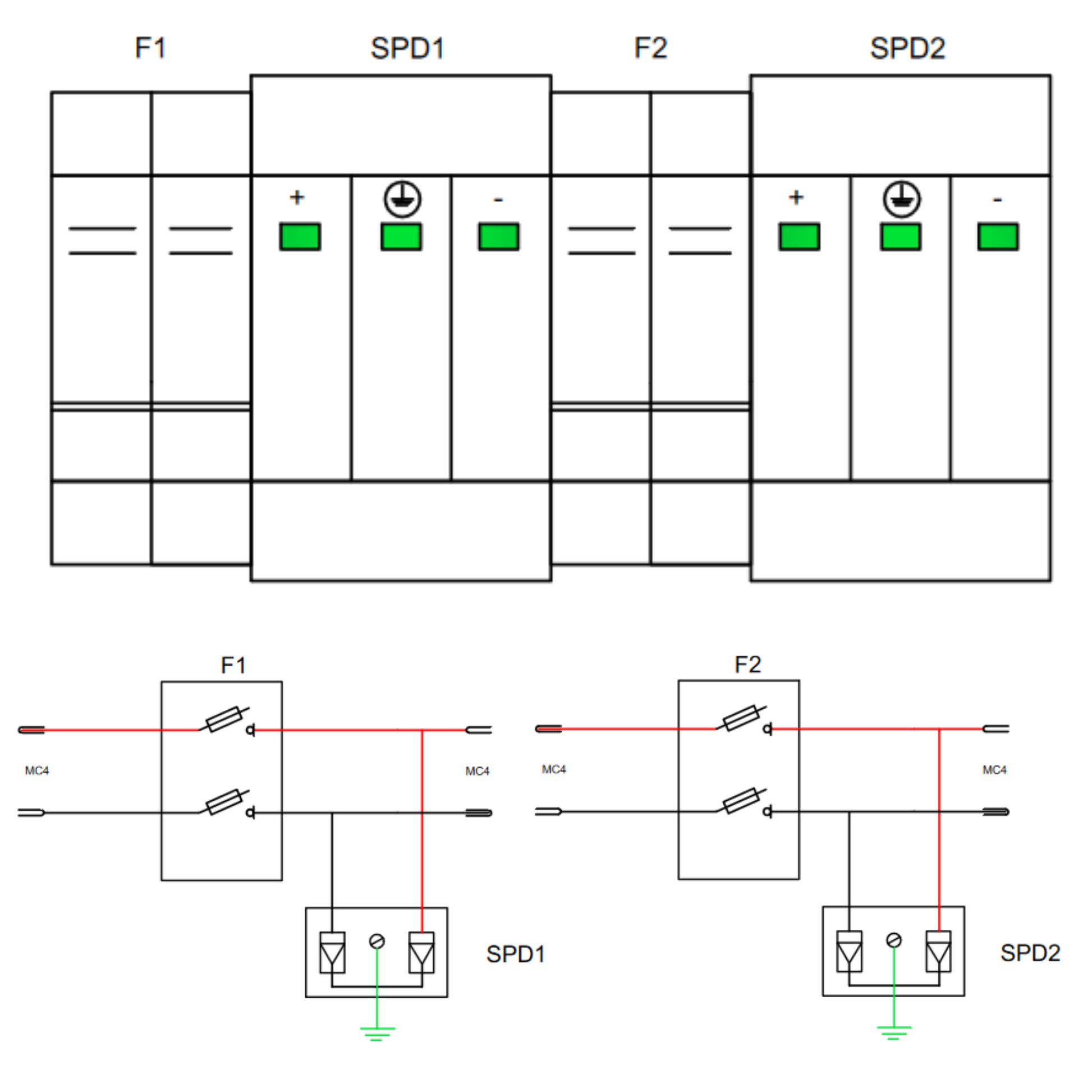

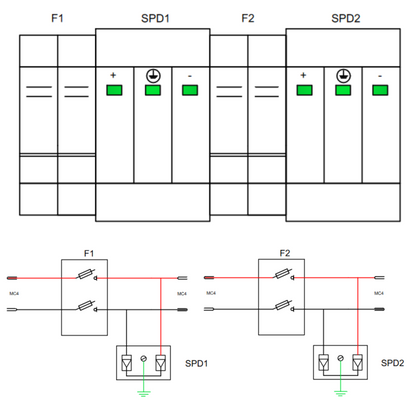

Ausstattung

• 1 × EP LUX Aufputzgehäuse, IP65
• 2 × DC-Überspannungsableiter, 3-polig, Typ 2, 1000 V DC, 32 A
• 2 × zweipolige PV-Sicherungshalter
• 4 × DC-Sicherungstrennschalter, 16 A, 10 × 38 mm, 1000 V DC
• 2 × Kabelverschraubung PG 13,5
• 4 × MC4-Steckverbinder
• Interne Verdrahtung: 6 mm²

Hinweis: Sicherungseinsätze sind nicht im Lieferumfang enthalten.

Technische Daten des Gehäuses

• Baureihe: EP-LUX+ PV RN 1 × 12
• Kennziffer: 1954-01
• Nennspannung: 1000 V AC / 1500 V DC
• Schutzart: IP65
• Stoßfestigkeit: IK07
• Anschlussleisten: N und PE

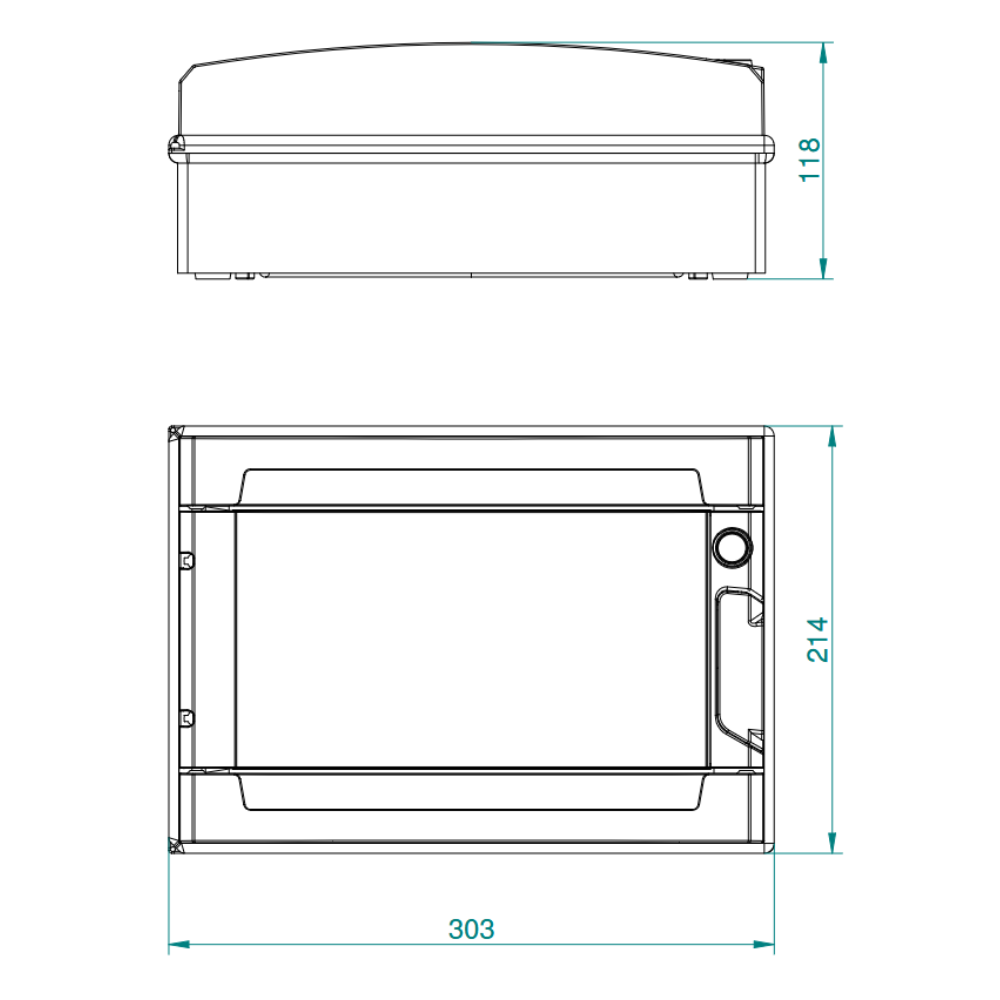

• Abmessungen: 303 × 214 × 118 mm

Hinweis zur Installation

Auslegung, Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Vor der Montage sind die Stringdaten, die Wechselrichterauslegung und die örtlich geltenden Vorschriften zu prüfen.
