ELDAP Solar Anschlusskasten DC/AC für 2 PV-Strings – 10 kW, IP65, mit Brandabschaltung

ELDAP Solar Anschlusskasten DC/AC für 2 PV-Strings – 10 kW, IP65, mit Brandabschaltung

Der vorkonfektionierte ELDAP Solar Anschlusskasten bündelt die Schutzfunktionen für die DC- und AC-Seite einer dreiphasigen Photovoltaikanlage bis 10 kW. Die integrierte Brandabschaltungsfunktion ermöglicht die externe Auslösung über einen separaten Drucktaster.

Ihre Vorteile

• Ausgelegt für 2 PV-Strings und dreiphasige AC-Installation
• Schutzkomponenten von Noark und Phoenix Contact
• DC- und AC-Schutz in einem Aufputzgehäuse
• Brandabschaltung über externen Drucktaster
• Schutzart IP65

Ausstattung

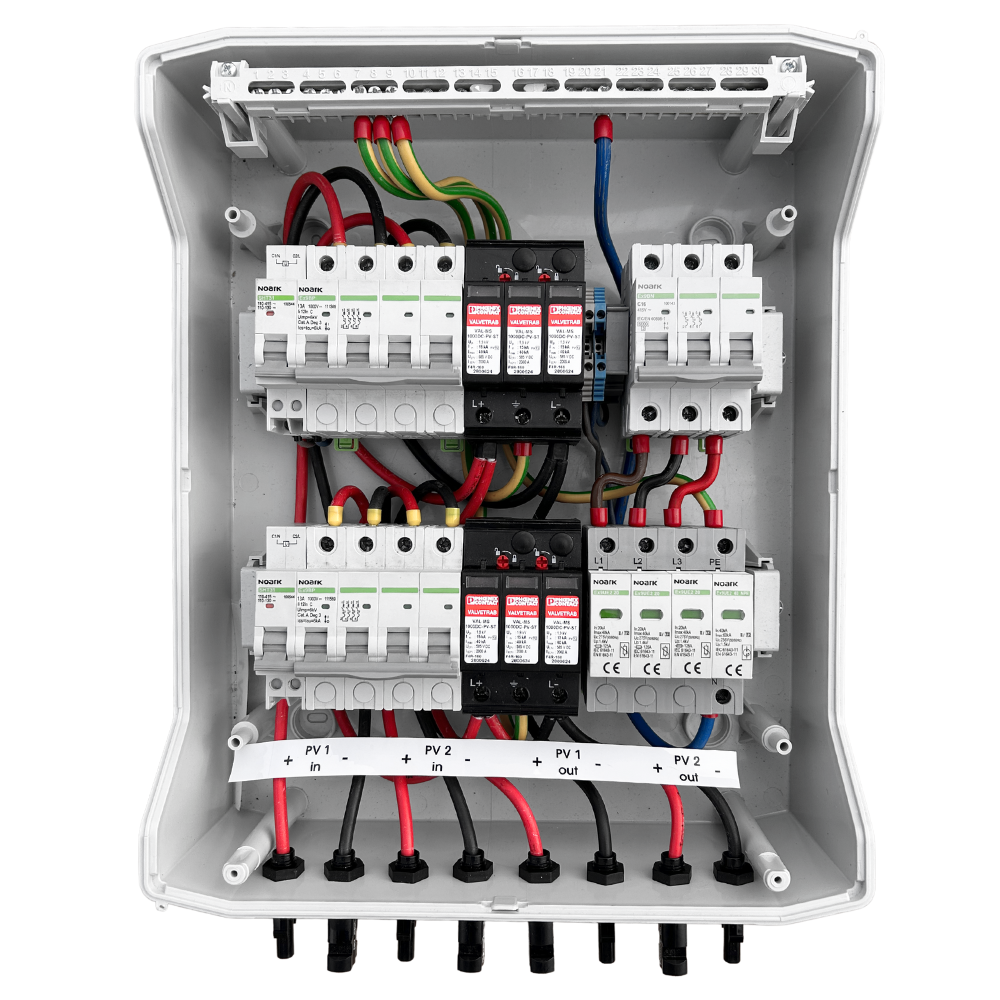

• 1 × Noark PHS 24T Aufputzgehäuse, 2 × 12 Module
• 1 × Noark Ex9UE2 Überspannungsableiter Typ 2 für TN-S- und TT-Netze
• 1 × Noark Ex9BN Leitungsschutzschalter, 3-polig, C16
• 2 × Noark Ex9BP Leitungsschutzschalter, 4-polig, C13, 1000 V DC
• 2 × Noark SHT31 Arbeitsstromauslöser, 110–415 V AC / 110–130 V DC
• 2 × Phoenix Contact VAL-MS 1000DC-PV/2+V Überspannungsableiter Typ 2
• 8 × MC4-Steckverbinder
• 2 × Reihenklemmen für TH35-Schiene, grau und blau

Hinweis: Der externe Drucktaster für die Brandabschaltung ist nicht im Lieferumfang enthalten.

Anschlusskonzept

• DC-Eingänge von den PV-Modulen und DC-Ausgänge zum Wechselrichter über MC4-Steckverbinder
• AC-Eingang vom Wechselrichter über den AC-Überspannungsschutz
• Abgang zur Hauptverteilung über den dreipoligen C16-Leitungsschutzschalter
• Anschluss der externen Auslösetaste über Reihenklemmen auf der TH35-Schiene

Hinweis zur Installation

Planung, Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Die Eignung der Schutzkomponenten ist anhand der Anlagen- und Wechselrichterdaten sowie der örtlich geltenden Vorschriften zu prüfen.
