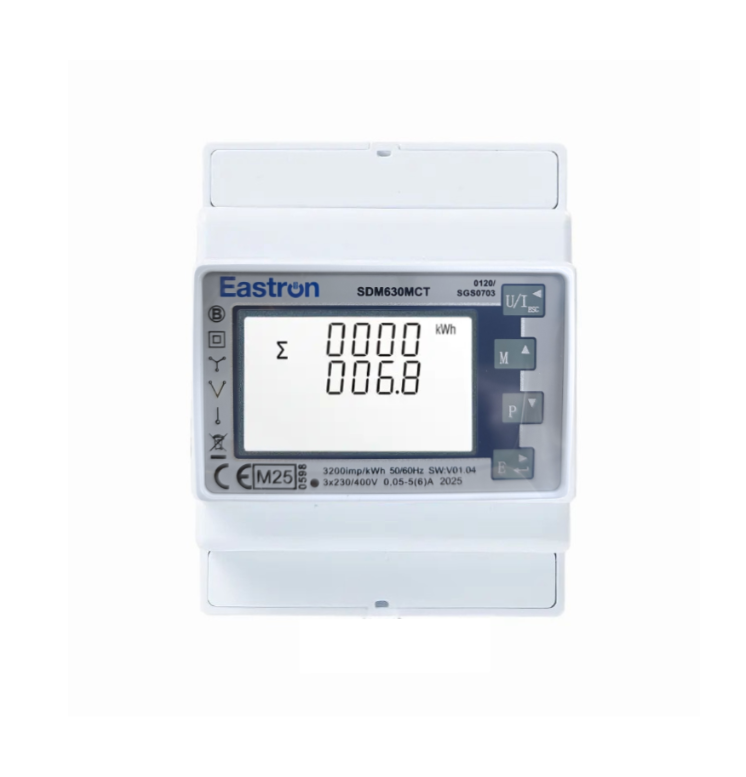

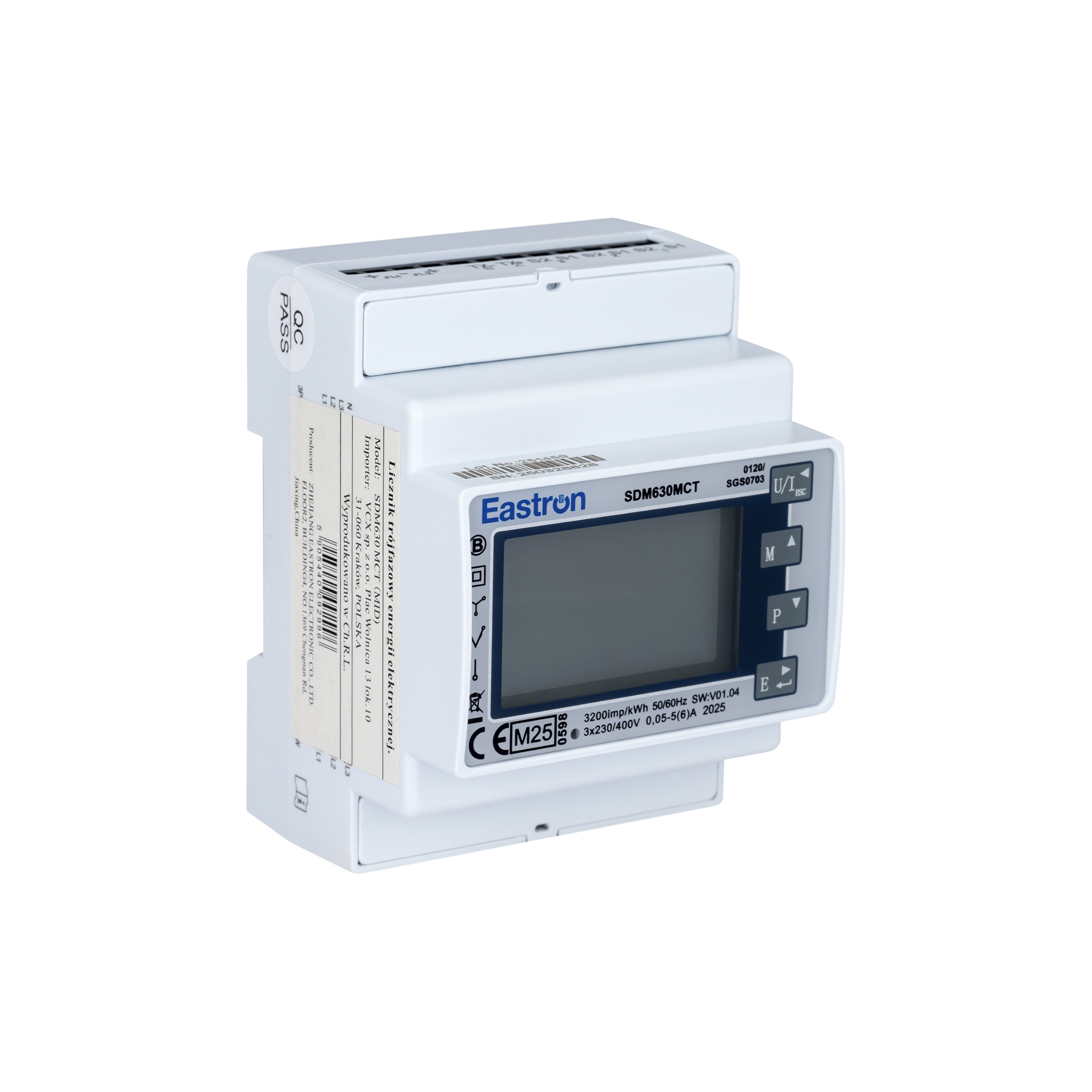

EASTRON SDM630 MCT MID - 3 Phasen 4P Stromzähler 100A MODBUS

Der EASTRON SDM630 MCT MID ist ein hochpräziser dreiphasiger Stromzähler, der für die DIN-Schienenmontage konzipiert wurde. Er ermöglicht die exakte Messung des Energieverbrauchs und die Überwachung wesentlicher elektrischer Parameter. Das Gerät ist vollständig kompatibel mit Stromwandlern (CT) und erfordert eine Hilfsstromversorgung sowohl für Wechsel- als auch Gleichstrom.

Zu den Hauptmerkmalen gehören:

• Messung von Stromverbrauch und verschiedenen Netzparametern
• Unterstützung von Stromwandlern 1/5A (CT-betrieben)
• RS485 Modbus RTU-Kommunikation für die Fernablesung von Daten
• Impulsausgänge für eine einfache Integration in Energieüberwachungssysteme
• Einfacher Einbau auf DIN-Schiene
• Hohe Genauigkeit und Zuverlässigkeit in der Messung

Typische Anwendungen umfassen:

• Ladestationen für Elektrofahrzeuge (EV)
• Photovoltaikanlagen (PV)
• Energiespeichersysteme
• Intelligente Gebäude und Hausautomation
• Industrie, Gewerbeobjekte, Wohngebäude

Technische Daten:

• Spannung und Strom:
  • Wechselspannung (Un): 3×230/400V
  • Spannungsbereich: 100-276 V AC L-N, max. 276V
  • Nennstrom (Iref): 172-480 V AC L-L, max. 480 V
  • Eingangsstrom: 5 A
  • Eingangsstromstärke: 0,05-5(6) A, max. 6 A
  • Überstromfestigkeit: 20 Imax für 0,5 s
  • Frequenz: 50/60 Hz
• Hilfsstromversorgung:
  • Betreibsbereich: 100–277 V AC
  • Strombereich: ≤0,04 A
  • Verbrauch: < 10 W
• Genauigkeit:
  • Spannung: 0,5 % des maximalen Bereichs
  • Stromstärke: 0,5 % des Nennwerts
  • Frequenz: 0,2 % der mittleren Frequenz
  • Wirk- und Blindleistung: ±1 % des maximalen Bereichs
  • Gesamte harmonische Verzerrung: 1 % bis 31
• Umgebungsbedingungen:
  • Betriebstemperatur: -40 °C bis +70 °C
  • Lager- und Transporttemperatur: -40 °C bis 80 °C
  • Relative Luftfeuchtigkeit: 0 – 95 % ohne Kondensation
  • Schutzart: IP51 (für den Innenbereich)
• Mechanische Parameter:
  • Abmessungen: 72 × 94,5 × 65 mm (B × H)
  • Montage: auf 35-mm-DIN-Schiene
  • Material: selbstverlöschend, gemäß UL94 V-0
