ABB
SKU: 2CDD284101R0016, EAN: 4016779904247

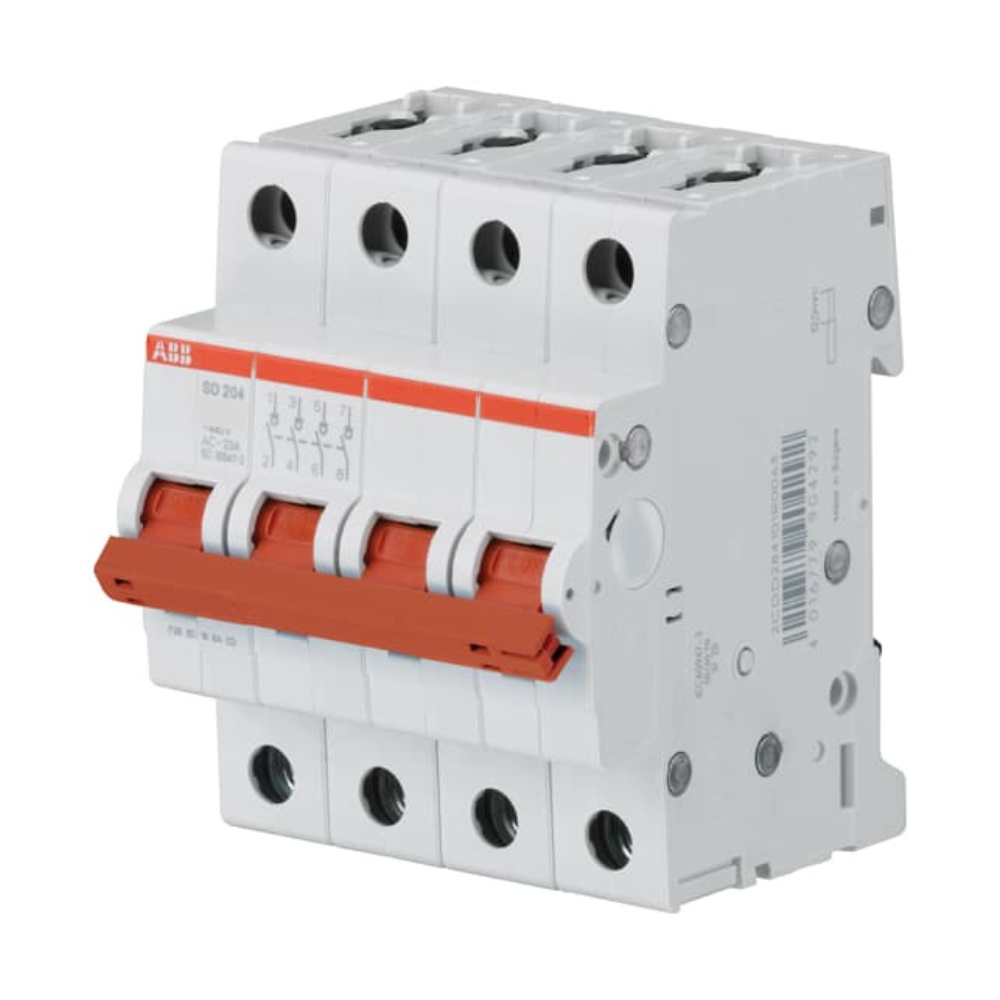

ABB SD204/16 Lasttrennschalter 4P 16A 25kA - 2CDD284101R0016
ABB SD204/16 Lasttrennschalter 4P 16A 25kA - 2CDD284101R0016
Normaler Preis
€37,11 EUR
Normaler Preis
Verkaufspreis
€37,11 EUR
Grundpreis
pro
inkl. MwSt.
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden
ABB SD204/16 Lasttrennschalter 4P 16A 25kA - 2CDD284101R0016
-
- Typ: SD204/16
-
- Bestellnummer: 2CDD284101R0016
-
- EAN: 4016779904247
-
- Besch SD204/16 Lasttrennschalter
-
- Langbeschreibung:
- Die SD 200 erweitern das bewährte System pro M compact® um Lasttrennschaltern. Die Baureihe ist in 1- bis 4-poligen Ausführungen mit Bemessungsströmen von 16 bis 63 A verfügbar und haben Trennereigenschaften nach DIN EN 60947-3. Der SD 200 eröffnet mit einer Bemessungsspannung von 253/440 V AC, einer bedingten Kurzschlussfestigkeit von 25 kA, Zylinder-Hubklemme mit 2 Klemmstellen und Hintersteckschutz neue Einsatzmöglichkeiten. Die „Real CPI” Schaltstellungsanzeige gibt den Schaltzustand des Gerätes eindeutig an. eine eindeutige Seine volle Kompatibilität mit allen MCB Zubehörteilen machen ihn einzigartig auf seinem Gebiet.
Technische Daten
-
- Normen: IEC/EN 60947-3
-
- Bemessungsspannung (Ur):
- 440 V
12 V Minimum
-
- Bemessungsbetriebsspannung: 440 V AC
-
- Betriebsspannung:
- (Maximum) 462 V AC
(Minimum) 12 V AC
-
- Bemessungsstoßspannungsfestigkeit (Uimp):
- 4 kV
auf 2000 m 5 kV
auf Meereshöhe 6.2 kV
-
- Eingangsspannungsart: AC
-
- Bemessungsstrom (In): 16 A
-
- Bedingter Bemessungskurzschlussstrom (Inc): 25 kA
-
- Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics): 25 kA
-
- Bemessungsfrequenz (f): 50 / 60 Hz
-
- Verlu bei Bemessungsbedingungen pro Pol 0.91 W
-
- Schaltstellungsanzeige: EIN / AUS
-
- Elektrische Lebensdauer: 20000 AC Zyklen
-
- Mechanische Belastbarkeit: 20000 Zyklen
-
- Anzahl Pole: 4
-
- Anzahl Kontakte Wechsler: 0
-
- Anzahl Kontakte Öffner: 0
-
- Anzahl Kontakte Schließer: 4
-
- Überspannungskategorie: III
-
- Anzugsdrehmoment: 2.8 N·m
-
- Betriebsklasse:
- Switching of motor loads or other highly inductive loads - frequent actuation (AC-23A)
-
- Bedienteilausführung: Schalthebel
-
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
-
- Schaltertyp: Aus
-
- Bedienteilkennzeichnung: I/O
-
- Schaltgriffmaterial: Isolierstoffgruppe II, rot, plombierbar
-
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
-
- Einbaulage: beliebig
-
- Empfohlener Schraubendreher: Nr. 2 Pozidriv
-
- Zubehör anbaubar: Ja
-
- Deckelfarbe: grau
-
- Anschlussmöglichkeit:
- Sammelschiene 10 / 10 mm²
flexibel 0.75 ... 16 mm²
starr 0.75 ... 25 mm²
mehrdrähtig 0.75 ... 25 mm²
-
- Anschlussart: Schraubklemme
Umwelt
-
- Umgebungstemperatur:
- (Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
-
- Schutzart:
- IP20
eingebaut im Verteiler mit Abdeckung IP40
-
- Verschmutzungsgrad: 3
-
- Klimafestigkeit:
- 28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
-
- Vibrationsfestigkeit nach IEC/EN 60068-2-6: 5g, 20 Frequenzzyklen bei 5 … 150 … 5 Hz bei 0,8 In
-
- Schockfestigkeit nach IEC/EN 60068-2-27: 25g / 2 shocks / 13 ms
-
- RoHS Status: nach EU Richtlinie 2011/65/EC
Abmessungen
-
- Breite in Teilungseinheiten: 4
-
- Breite des Produkts: 70 mm
-
- Höhe des Produkts: 88 mm
-
- Tiefe des Produkts: 69 mm
-
- Nettogewicht: 0.34 kg
-
- Einbautiefe (t2): 69 mm
